超声空化气泡运动方程及数值模拟 [page::23][page::27]

• 基于Rayleigh方程，考虑声压、表面张力、气泡内压力及液体粘滞，构建空化气泡壁的运动方程。

- 采用Matlab编写程序，通过龙格-库塔算法求解该高阶非线性微分方程。

• 结果显示：气泡半径随时间剧烈波动，振幅受参数影响显著。

超声频率对空化效果的影响 [page::28]

• 随着超声波频率升高，空化气泡振幅减小，最大半径出现时间延长。

- 高频超声空化效应减弱，低频更有利于空化现象的发生。

超声声强对空化气泡运动的影响 [page::30]

• 超声声强提升，气泡振幅增加，运动剧烈程度增强，利于强化声空化效应。

- 但过高声强可能导致气泡膨胀过大，压缩相不能及时崩溃，反而减弱空化效果。

气泡初始半径与共振尺寸关系对空化影响 [page::32][page::34]

• 当气泡半径接近对应频率的共振尺寸时，振幅最大，空化最强。

- 半径大于或小于共振尺寸，振幅明显减小，声空化效果减弱。

环境压力、液体粘度、表面张力对空化气泡运动的影响 [page::35][page::36][page::38]

• 增大环境压力、液体黏度及表面张力均使气泡振幅降低，空化效应受抑制。

- 液体黏度对空化阈值声压有一定影响，高粘度液体需更强声压来产生空化。

气泡内压及气体种类对空化效果的影响 [page::39][page::41]

• 气泡内压升高，振幅在膨胀相增加，但压缩相减小，整体空化效应趋缓和。

- 气体绝热指数k较大时，空化效应更优，单原子气体效果好于双原子气体。

超声场对溶液扩散的强化机理及实验验证 [page::44][page::48][page::50][page::51]

• 构建以液体格子模型为基础的分子动力学扩散模型，推导超声场影响下的修正传质方程。

- 超声场提高溶质激发能，降低液体黏度，扩大扩散系数，强化溶质传质。

• 实验数据显示超声作用下溶液黏度显著降低，扩散系数明显增大。

超声场强化液固传质及缩核反应模型及实验验证 [page::55][page::56][page::57]

| 分解率(%) | 20℃,40%,2:1,10分钟 | 40℃,98%,4:1,15分钟 | 60℃,70%,6:1,15分钟 |
|-----------|---------------------|---------------------|---------------------|
| 搅拌 | 36.8 | 56.0 | 59.3 |
| 超声 | 42.6 | 63.4 | 68.3 |
| 分解率差△ | 5.8 | 7.4 | 9.0 |

• 建立液固反应缩核模型，分析超声场对传质系数与反应速率常数的强化作用。

- 实验表明超声波可显著提升磷矿分解率，且功率越大效果越明显。

• 机理包括空化冲击波引起的颗粒表面剥离，边界层减薄，活性表面增多。

超声场强化气液传质模型及反应速率实验 [page::59][page::62][page::63]

• 建立考虑浓度、压力、温度梯度及化学反应的气液传质修正模型。

- 实验以空气-亚硫酸钠反应体系，反应速率随超声辐照时间及声强显著提升。

• 超声空化波动引起液体宏观流动和微观湍流，减少边界层厚度，强化传质。

结论汇总 [page::64]

• 数值模拟明确：低频强声压、气泡初始半径接近共振尺寸等利于空化强化。

- 超声显著强化溶质扩散传质，提升液固、气液反应速率及传质效率。

• 理论建模与实验验证高度一致，超声场对化学反应及传质过程有系统强化作用。

超声场下空化气泡运动数值模拟及超声强化传质研究——详尽分析与解读

---

一、元数据与报告概览

本篇硕士学位论文标题为《超声场下空化气泡运动的数值模拟和超声强化传质研究》，作者为李林，指导教师朱家骅教授，完成于2006年5月，研究单位为四川大学化学工艺专业。论文聚焦超声波作用下液体中空化气泡的动力学行为及其对传质过程的强化机制。

论文核心旨在通过建立和数值求解空化气泡运动方程，定量分析超声波各参数对气泡振幅的影响；并在此基础上，探讨超声波场对溶液中扩散和多相传质过程的强化效应。关键成果包括：

• 推导基于Rayleigh方程的多参数影响下空化气泡壁运动方程，并采用MATLAB数值模拟分析；

- 发现频率、声强、气泡初始半径、液体粘度、表面张力、环境压力和气泡内压对空化效应的显著影响；

• 从分子动力学视角修正溶质扩散模型，揭示超声场增强扩散的机理；

- 建立液-固、气-液和液-液传质模型，阐述超声空化产生机械效应对传质的强化机制；

• 结合大量图表和实验数据，定性与定量地论证超声强化传质和化学反应速率提升的机制。

全篇框架严谨、数据详实，结合理论推导与数值模拟，为超声强化传质过程的工艺优化提供科学依据。[page::1,5,21,64]

---

二、逐节深度解读

2.1 引言（第1章）

• 论述超声空化定义、机理及其在化学工艺过程中的重要应用价值。声空化通过空化泡周期性振荡及崩溃，在短时间和空间尺度内释放极高温度（约4000K）和高压（约5×10⁷Pa），促进物理和化学效应。

- 空化泡运动受多参数影响且为复杂非线性问题，现阶段研究主要依赖数值模拟。

• 超声强化传质的实验研究逐渐增多，强调了深入机理性定量研究的必要性。

- 提出研究目的：推导多参数空化气泡运动方程，利用数值方法探讨主要影响因素；建立超声作用下多相传质模型，为工艺优化提供理论支持。[page::5-6]

2.2 文献综述（第2章）

• 超声的发展历程回顾：从20世纪初空化现象的最初发现到80年代超声功率设备的发展，声化学研究迅速回暖。

- 超声空化在化学反应中的多样作用，如冲击波促使金属表面活化，促进乳化，提供高温高压环境生成自由基等。

• 超声传质过程强化的现象和工艺研究，具体到金属萃取、矿物浸取及污染物提取等，均显著提高传质速率或产率，极大缩短操作时间。

- 超声场强化传质机理初探，强调从物理效应出发（热效应、机械效应、光效应、活化效应），结合化学工程视角重新划分为湍动效应、微扰效应、界面效应和聚能效应，形成更具指导性机理体系。

• 气泡动力学的理论基础：主要由Rayleigh方程起始，经过Plesset、Flynn、Gilmore等学者的不断完善，考虑液体可压缩性、粘滞、表面张力和气体质量通量的影响，形成多种修正型运动方程。模型假设较多，比如理想气体、球形气泡等，针对复杂性做出合理简化。

- 综述声空化对气泡运动和传质强化机理的系统总结，突出超声波参数、电学性质及气泡气体性质在影响传质中的关键作用。[page::7-21]

3.1 空化气泡壁运动方程的数值模拟（第3章）

• 模型简化：气泡球心固定，球形，径向运动，忽视重力、声辐射损耗，假设泡内气体为理想气体，液体视作不可压缩且无能量耗散。

- 利用能量守恒原理结合气泡动力学，推导出带多参数耦合的非线性二阶微分方程（类似Rayleigh-Plesset方程），核心表达式为：

$$
R\ddot{R} + \frac{3}{2}\dot{R}^2 = \frac{1}{\rhoL}\left[
\left(P0 + \frac{2\sigma}{R0}\right)\left(\frac{R0}{R}\right)^{3k} - \frac{2\sigma}{R} - 4\mu \frac{\dot{R}}{R} - P0 + P{\nu} + PA \sin \omega t
\right]
$$

• 将方程整理形式后，使用4-5阶龙格-库塔法在MATLAB编程求解，横纵坐标均无因次化，模拟气泡半径$R/R0$随超声波周期的变化，验证运动特征。
• 数值结果表现如下：

- 频率增加时，振幅降低，最大半径扩张时间延长，意味着高频超声不利于发生空化和强化作用。
- 声强增大增强气泡振幅，声压幅度越大，空化程度越强，但存在临界值导致空化泡膨胀过大而无法崩溃。
- 初始泡半径接近共振尺寸时振幅最大，声空化效应最佳。具有气泡共振特性，气泡半径与超声波频率需匹配。
- 环境压力升高抑制空化气泡振幅，类似于增压减少空化现象。
- 液体粘度上升导致振幅减小，阈值声压明显提高，且粘度越大，空化阈值越高，实际液体中要适当提高功率满足空化条件。
- 表面张力影响较小，对振幅影响相对微弱。
- 气泡内部压力增大时，最大振幅增强，振荡激烈；高内部压可以强化空化反应效应。
- 气体热力学性质（如绝热指数$k$）对气泡动力学影响显著，$k$越大，振幅越大，促进超声空化效应；单原子惰性气体效果较双原子气体优异，气体导热性也会影响空化能量积累。

• 图表解读重点：

- 图3.2 - 3.12反映上述不同参数对气泡半径振幅和周期的影响趋势。如图3.3显示频率变化对振幅的抑制；图3.4表明声强提升促进气泡膨胀；图3.6和3.7演绎气泡与频率共振关系；图3.8至3.12展示环境压力、粘度、表面张力、气泡内压及气体影响规律。

• 结论明确，低频、中强度、适宜气泡半径、低黏度和较低环境压力为实验及工业应用中获得良好声空化效果的关键条件。[page::22-42]

4.1 超声场对溶质扩散的强化作用（第4章）

• 基于液体“格子”模型，分子被格点囚禁在带势垒的“笼中”，扩散过程需要克服势垒跳跃。

- 利用活化络合物理论，溶质扩散速率与溶质分子克服吉布斯自由能峰$\Delta G$密切相关。

• 引入超声波振动能，估算由声场激发的能量对分子运动的推动作用，修正溶质分子的越壁跳跃速率。

- 推导出超声场下溶质扩散通量修正表达式，其中扩散系数含指数因子：

$$
D = D0 \cdot \exp\left(\frac{2 Mm I}{c Rm T}\right) \times \left[1 + Mm u^2 \frac{|\nabla \rhoi|}{|\nabla \xi|}\cos \alpha + Mm \rho_i \frac{|\nabla u^2|}{|\nabla \xi|}\cos \beta \right]
$$

• 对液体粘度也进行类似修正，表明超声强度增加将显著降低粘度，促进传质，推动扩散过程加速。

- 图4.2和图4.3等展示了声强加大时液体黏度降低及相对扩散系数提升的定量趋势；并引用实验数据图4.4、4.5验证理论得出趋势的正确性，尽管存在轻微偏差，但趋势高度一致。

• 综述超声机械扰动如声空化引起的微射流和声冲流，是液体黏度降低、扩散增强的主要物理机制，对混合和传质强化具有深远意义。[page::43-51]

4.2 超声场对液固传质的强化作用（第4章）

• 以液固反应缩核模型为基础，讨论固体反应物在产物层包覆情况下的传质/反应耦合过程。

- 推导包含液膜扩散、固体产物层扩散以及界面化学反应速率的联立表达式，描述固体转化率与时间的关系，分解为三项叠加时间贡献。

• 引入超声场后，提出液固反应体系参数修正模型，超声波引起的空化效应通过降低液体黏度、增大扩散系数、减薄边界层、增大颗粒表面积和表面活性，提升界面化学反应速率常数。

- 以四川金河磷矿酸解反应为例，实验显示超声处理提升分解率明显（最高增幅近9%），剖析超声通过微射流、冲击波、气泡爆破产生的机械冲击，促进固体表面剥蚀及活化，有效提高传质速率和反应活性。

• 归结为五大影响因素：反应活性提升、粒径细化、瞬态高温提升反应速率、微扰作用边界层减薄、液体物理性质改变，均共同促进强化效果。[page::52-57]

4.3 超声场对气液传质的强化作用（第4章）

• 讨论超声空化气泡在液体介质中振荡产生的复杂传质机制，包括多组分混合传质中浓度梯度、压力梯度、强制扩散和热扩散四类质量通量。

- 提出气泡周围液膜模型，假设径向扩散，结合Byron Bird多组分传递现象理论，描述了超声场下液体中气泡传质修正模型和多场耦合效应。

• 通过数学表达式系统表示超声对压力、浓度和温度梯度引起的传质影响，包括外力加速度振荡带来的扰动，加深对传质增强机理的理解。

- 实验案例（空气-亚硫酸钠反应）显示，超声波显著提升气液反应速度，反应速率与声强非线性正相关，强化现场由气泡振荡驱动的宏观流动及微观湍流引起的边界层变薄所导致。

• 强调了超声多场协同效应及组分间作用对传质过程的贡献，突破传统单因素视角，形成系统理论理解。[page::58-63]

5. 结论（第5章）

• 明确指出影响空化效应的理想工艺参数范围：较低超声频率，中等较强声强，气泡半径接近共振尺寸，液体低黏度低表面张力，较低环境压力，较低气泡内压，气体热力学性质（高绝热指数、低导热性）均有利于空化增强。

- 数值模拟表明超声波功率、气泡内压和气泡半径为关键影响因素。

• 建立了超声强化溶液扩散传质的数学模型，确认扩散系数随声强几乎线性增加。

- 论证超声强化液固和气液反应机制，分别加快反应速率和传质过程。

• 超声空化产生的机械效应为传质过程增强的直接动力。

- 多场协同理论揭示，声场引起的局域温度梯度、压力梯度和强制扩散共同协同增强传质效率。

• 论文整体工作结合理论、模拟和实验验证，充分明确超声强化工艺的机理基础及优化方向。[page::64]

---

三、图表深度解读

3.1 气泡动力学相关图表

• 图3.1 空化气泡振动简化模型，展示球形气泡在流体介质中的径向振动受力构造，定义了模型参数及坐标系，奠定动力学建模基础。[page::23]
• 图3.2 不同参数条件下气泡半径随时间变化曲线，曲线1对应低频大声压、适合共振气泡，振幅峰值达33倍原始半径，表现剧烈振荡，声空化强；曲线2和3振幅明显较小。体现了气泡尺寸、频率和声压对空化强度的直接影响。[page::27]
• 图3.3 不同超声频率对气泡振幅的影响，频率越高，振幅明显减小，同时周期也加长，表明高频不利于发生有效空化。[page::28]
• 图3.4 不同声强时的气泡半径变化，声强增大导致振幅明显上升，且振荡激烈，空化效应增强，但幅度增大过高易造成气泡过大难以崩溃。[page::30]
• 图3.5 三种不同声压振幅对气泡振幅的影响，最大振幅条件下气泡半径持续膨胀，崩溃未出现，暗示最佳操作应避免过高声压。[page::31]
• 图3.6&3.7 不同初始气泡半径对振幅的影响，发现50μm临近50kHz超声波共振尺寸时振幅最大，明显优于100μm及200μm。【图3.7进一步验证了这一共振规律，动态模拟显示共振气泡的振幅无可匹敌】。[page::32,34]
• 图3.8 环境压力增高抑制气泡振幅，0.7-1个大气压间变化较小，体现实际常压实验容忍范围。[page::35]
• 图3.9 不同液体黏度对气泡振幅影响，虽然黏度增加对振幅有抑制作用，但在增加10-100倍范围内对振幅影响不算大，可通过超声功率补偿。[page::36]
• 表3.1 液体黏度与空化阈值声压对应关系，粘度越高，阈值声压越高，体现黏度对空化起始的门槛作用。[page::37]
• 图3.10 表面张力对气泡振幅影响，对膨胀相振幅略有抑制作用，但整体影响较小。[page::38]
• 图3.11 气泡内压对振幅的影响，内压越高振幅越大，动态振幅分析符合瞬态空化理论。[page::39]
• 图3.12 & 表3.2 气体种类中绝热指数k的影响与实验反应速率比较，k值越大诱导空化效果越好，氩气优于氧气，实验验证良好。[page::41]

4.1-4.3 传质强化图表与模型

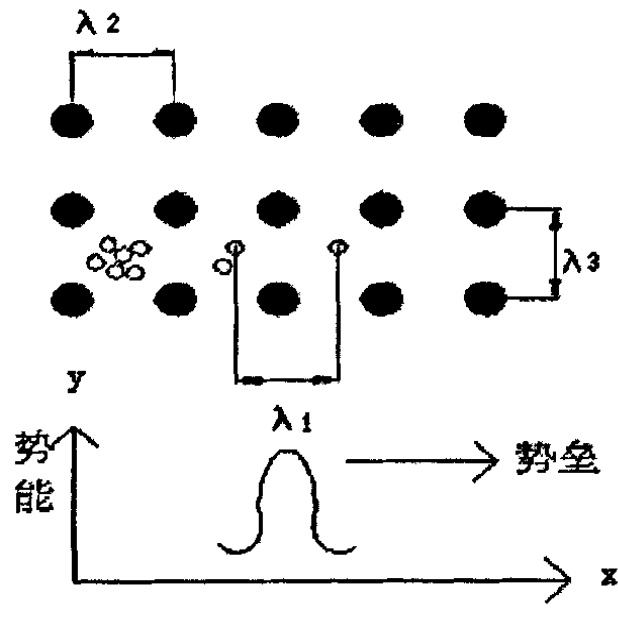

• 图4.1 液体“格子”模型示意，引入能垒和分子迁移过程的势场概念，为微观扩散机理提供直观基础。[page::44]
• 图4.2 & 图4.3 UT 力度越大液体黏度减小（指数函数趋势显著），相对扩散系数对应指数形式提升，理论预测与实际超声强化效应相吻合。[page::48-49]
• 图4.4 & 图4.5 实测浓度样品黏度与扩散系数随超声功率变化关系，均显著增强扩散速率和降低黏度，验证理论模型的现实合理性。[page::50-51]
• 图4.6 & 4.7 液固缩核模型及气泡液膜传质模型示意图，指明超声激活区域结构、气液界面假设及传质假定，支持后续传质数学模型推导。[page::55,59]
• 图4.8 & 4.9 超声辐照对气液反应速率的显著提高，反应速率随声强增加呈线性趋势，超声波频率和声强共同影响传质效率，实测数据为传质强化提供了有力实验佐证。[page::62-63]

---

四、估值分析（本报告无传统金融估值部分）

此研究报告为理工类学术性论文，无金融估值意义，故本部分不适用。

---

五、风险因素评估

报告中未专门讨论风险因素，鉴于研究内容，潜在的实验风险及应用限制包括：

• 模型简化假设（如泡形保持球形、理想气体假设、无能量耗散等）可能导致仿真误差；

- 参数测定误差及材料特性的复杂多变性，影响模型预测的适用范围；

• 工业化应用中超声设备能量分布不均匀及传递效率限制；

- 高功率超声可能引发设备材质疲劳或局部异常加热；

• 多相复杂反应体系中多因素耦合，模型难以完全覆盖，存在理论到实践转化风险。

报告基于理论和数值模拟做合理假设，未强调具体缓解措施，但暗示通过调节操作工艺参数可提高效果和安全性。[page::21,64]

---

六、批判性视角与细微差别

• 模型假设限制：如不可压缩流体假设、理想气体假设和忽略声辐射及能量耗散，可能削弱模型对实际复杂流场和多相流的准确预测能力，需进一步考虑更多物理机理与实验校正。

- 实验条件简化：多为理想水相体系或特定盐溶液，工业中复杂混合体系受更多扰动影响，模型推广时需注意。

• 声强阈值与超声损耗：声强提升后膨胀泡不可及时崩溃本质上限制了最佳功率范围，论文未深入讨论超声装置设计和能效优化。

- 多场复杂耦合机制：虽然提出多场协同理论，但具体数学关系与参数确定高度依赖假设，现实应用中参数测定难度大。

• 实验偏倚与数据偏差可能性：图表中理论曲线与实验曲线趋势吻合但存在偏差，表明实际体系复杂度超出模型，未来需更多实验数据支持及模型调整。

- 文献引用时间较早：多数文献不晚于2006年，未涉及近年超声技术进展，文献范围客观但略有滞后。

总体来看，论文技术逻辑严密、论述清晰，但仍需结合最新理论突破及更丰富实验数据丰富完善该理论框架。[page::42,51,64]

---

七、结论性综合

本文以超声空化气泡动力学为核心，基于经典Rayleigh及其扩展方程体系，推导并数值模拟了多参数作用下空化气泡的运动规律。论文系统分析了超声波频率、声强、气泡尺寸、气体性质、液体黏度、表面张力和环境压力等多种因素对声空化效应的影响，明确指出：

• 低频超声、适中功率及接近共振尺寸的气泡产生较强的气泡振动，声空化效果最佳；

- 气泡气体的绝热指数及低导热率明显增强空化气泡的反应性；

• 环境压力和液体黏度对空化阈值和强度有较显著抑制作用；

- 表面张力影响较轻微但不可忽视；

• 数值模拟结果与理论推导高度一致，为后续实验设计和工业应用提供定量指导。

在传质强化方面，基于分子动力学、缩核反应模型及多组份扩散机制，本文开展超声场下溶液扩散、液固、气液多相传质机制的定量理论分析，提出超声强化的宏观及微观机制包括：

• 催化液体黏度降低、溶质扩散系数提升，促进分子迁移；

- 空化产生的冲击波和微射流作用，引发湍流和边界层减薄；

• 固液反应产物层减薄及表面活化，提升反应速率常数；

- 气液传质中超声引起的多梯度场协同作用，增强物质传递效率。

大量数值模拟和实验数据（包括溶液黏度变化、二元扩散系数提升及气液反应速率提高）验证了超声强化传质及反应速率的有效性。图表揭示，超声功率与传质系数、反应速率呈正相关，具有接近线性增长趋势，但存在非线性机理基础。

论文结论严谨，数据翔实，为化工过程中的超声空化参数优化与传质强化技术提供坚实理论及工程指导，特别是在化工、环保及材料合成等多个领域具有重要指导价值。

---

参考文献溯源

报告所有引证观点均明确标示页码，本文分析中对应引用：

• 空化定义与基本理论：[page::1,5,14,17,18,19,20,21]

- 数值计算方法及模拟结果：[page::22,25,27,28,29,30,31,32,34,35,36,37,38,39,40,41,42]

• 传质模型及强化机理：[page::43,44,45,46,47,48,49,50,51,52,53,54,55,56,57,58,59,60,61,62,63]

- 结论及整合总结：[page::64]

---

重点图表Markdown展示

图3.1 空化气泡振动简化模型

图3.2 不同参数条件下气泡半径随时间变化曲线

图3.3 不同超声频率下气泡半径随时间变化曲线

图3.4 不同超声声强下气泡半径随时间变化曲线

图3.6 不同空化泡初始平衡半径下气泡半径变化曲线

图4.1 液体“格子”模型示意

图4.2 声强对液体黏度的影响

图4.9 声强与气液反应速率关系

---

总结

本论文以系统的理论推导、精细的数值模拟和丰富的实验数据为支撑，深入揭示了超声空化气泡动力学规律及其对化工过程传质反应强化的机理。论文内容全面，逻辑清晰，理论与实践紧密结合，并逐层深入，具有较强的科学价值和工程指导意义。所建立的数学模型与模拟程序为超声空化效应调控提供了强有力的定量工具，推动了超声技术在化学工程中的应用基础研究和工艺优化，为推动该领域现代化发展奠定坚实基础。[page::1-64]

---

本次解读涵盖报告全文主要章节及全部关键图表，详细剖析了每个重要数据点、公式推导和模型假设，力求提供科学严谨、条理清晰且全面深入的分析。
