湿度循环对弯曲性能影响 [page::5]

• 横纹方向弯曲强度和模量显著低于纵纹方向，分别约为1/3和1/5。

- 随着水分循环次数增加，纵横纹方向强度和模量均呈下降趋势，最长循环后的强度下降16.1%，模量下降21.1%。

残余性能及等级划分统计 [page::6][page::7]

| 组别 | 样本量n | 平均残余性能R | 标准差sd |
|--------|-------|-----------|---------|
| Original | 10 | 1.00 | 0.118 |
| Set1 | 10 | 0.952 | 0.097 |
| Set2 | 10 | 0.748 | 0.268 |

• 单次湿–干循环后平均残余性能为0.93，70%样本达到0.90（Level 1）阈值以上。

- 复合两次循环，性能显著降低至0.78，Level 1样本比率减半。

贝叶斯多项式逻辑模型构建与特征重要性 [page::4][page::7]

• 利用马尔可夫链蒙特卡洛方法对模型参数进行采样，收敛性良好。

- 仅湿度循环次数和纹理方向两个二元变量显著影响复用等级，其他指标回归系数被稀疏化。

• 模型整体分类准确率67%，误分多为临近等级。

工程应用建议与复用决策流程 [page::8]

• 推荐基于模型后验概率快速判定复用等级：≥0.7级别可直接复用，0.4-0.7建议无损检测，<0.4需降级或拒绝。

- 该概率框架可显著提升现有湿度限制规则下的材料复用率，提升循环经济效率。

金融研究报告详尽分析报告

---

1. 元数据与概览（引言与报告概览）

• 报告标题：《Probabilistic Assessment of Engineered Timber Reusability after Moisture Exposure》

- 作者：Yiping Meng、Chulin Jiang、Courtney Jayne Scurr、Farzad Pour Rahimian、David Hughes

• 发布机构：英国蒂赛德大学（Teesside University）计算、工程及数字技术学院

- 发布日期：未知（文中引用近年文献2024年），主题聚焦于建筑工程领域中的工程木材及其受潮后的可重复使用性评估

• 研究主题：针对受湿气影响的工程木材，通过概率模型评估其服役后结构完整性和重复利用等级，建立量化的复用性能标准

核心论点及目标信息：
工程木材作为低碳建筑的关键材料，在循环经济模式下，评估受潮后木材的可重用性至关重要。作者构建了一个基于分层贝叶斯多项式逻辑模型的概率评估框架，并通过物理实验数据训练模型，识别了结构性能残余状态对应的复用等级界限。该框架明确了不同潮湿周期影响下木材的性能变化，便于快速现场排序和质量控制。报告旨在为工程木材的复用确立统一且可操作的量化标准，并推荐用简化的现场检测参数有效指导复用决策。[page::0,1]

---

2. 逐节深度解读

2.1 引言（1.1 背景及1.2 现有研究与知识空白）

• 关键论点：

工程木材（EWP）因其相较传统建筑材料（混凝土、钢材）显著的碳减排效益，已成为现代可持续建筑的核心组成部分。尤其在现代建筑制造方法 (MMC) 中，通过工厂预制提高质量、速度和资源利用效率，也推动了木材的广泛应用。
当前循环经济发展要求建筑材料实现长周期使用和再利用，工程木材因服役期间可能遭遇的湿气侵害，导致性能不可避免的退化，进而影响其复用潜力。传统复用评估多依赖视觉等级判定，缺乏更为精确的定量性能评定标准，特别是针对受潮影响的工程木材。湿气引发的强度和刚度下降尚无统一、可操作的评估技术和标准，现有的检测多为案例式，导致复用决策保守且效率低。

• 逻辑推理与基础假设：

该部分强调了气候变化驱动下低碳建筑的重要性，并提出湿气是工程木材复用评定中最大的未知变量，传统的视觉或单一性能验算不足以匹配现代施工和循环经济需求，需要引入包含不确定性的概率模型来综合评估。[page::0,1,2]

2.2 材料与方法

• 关键论点：

实验选取胶合板样本，并设计了不同水分循环处理组（无处理、一次湿干循环、两次湿干循环），考察湿气循环对木材性能的影响。

• 实验设计：

采用两种纹理方向（纵向、横向）来代表木材各向异性。上样尺寸固定，采用标准化浸水饱和、加热烘干至恒重后进行三点弯曲破坏性测试，测定最大弯曲应力和弹性模量。

• 技术细节：

测试依据ISO 3349:2017标准，确保结果可溯源及国际认可。

• 数据处理手段：

定义了残余性能指标（R），加权计算吸收80%弹性模量和20%最大应力，结合未受潮对照组，反映整体结构完整性。

• 统计与模型方法：

采用分层贝叶斯多项式逻辑回归模型，设定horseshoe稀疏先验促进变量筛选，Markov-Chain Monte Carlo (MCMC)方法进行参数推断。目标是从五个现场可测特征推断出复用等级（三级划分），同时联合推断决策阈值以适配行业标准（固定上界tau1=0.90，下界tau2置为随机变量）。

• 概念说明：

horseshoe先验是一种贝叶斯正则化技术，帮助确定哪些自变量对预测意义显著，避免过拟合。三点弯曲测试是一种经典木材力学测试方法。MCMC提供后验分布采样，确保推断稳健性。

• 模型输入特征：湿度循环次数、纹理方向、密度、含水率、试件尺寸、表面硬度等。

- 假设：承认木材性能退化受浸水周期和木纹方向影响最显著，其他变量被模型验证后缀减弱重要性。
[page::2,3,4]

2.3 结果分析

2.3.1 弯曲性能数据（图3、图4）

• 图3解读（最大弯曲应力）：

纵纹木材具显著更高弯曲强度（约113 MPa）相较于横纹（约37 MPa），反映木纤维排列对载荷承受能力的决定性影响。随着湿度循环次数增加，两种方向均出现强度下降，但纵纹下降幅度更大（16.1% vs 8.1%），反映其对水分侵害更敏感。

• 图4解读（弯曲模量）：

纵纹控制组平均模量10.59 GPa，横纹仅1.98 GPa，显示出超五倍弹性刚度差异。湿度循环导致模量均下降，纵纹下降幅度21.1%，横纹20.1%，表明浸水循环同时影响木材纤维和胶粘剂连接。

• 逻辑关联：木材力学特性受排列方向强烈影响，湿气侵蚀通过改变纤维与粘合接口降低强度和刚度。

- 启示：建议增强湿气阻隔保护及胶合工艺改良，以减少性能劣化[page::4,5]

2.3.2 残余性能指标统计（表1、图5）

• 表1总结：

未受潮样本的残余性能R平均为1.00，单次循环后降至0.95，双次循环降至0.75。标准差随循环次数增加呈扩大趋势，表明重复湿干循环带来更大性能不确定性。

• 图5密度曲线：

Set1中约70%的样本超过了0.90残余性能的复用门槛，Set2的分布明显左移且集中在0.75左右，尾部有少数重叠区，提示了判定的模糊边界和变异性，强调用概率模型而非硬阈值的合理性。
[page::6,7]

2.3.3 贝叶斯模型估计与阈值推断

• 决策阈值：

上界tau1固定为0.90，行业普遍采用残余性能90%为直接复用标准；下界tau2通过模型学习，后验中值为0.76（95%置信区间0.73-0.79），接近经验值0.75，增强模型的现实信度。

• 复用等级分布：

一级（不用降级可复用）占55%，二级（轻微修整后复用）占28%，三级（仅非结构用途）占17%。这表明超过半数材料具备较高复用价值。
[page::6,7]

2.3.4 特征重要性与简化现场检测

• 变量筛选：

horseshoe稀疏化将湿度循环次数和木纹方向两变量保留为主要预测因子，其他候选变量（密度、含水率、尺寸等）趋近于零系数，表明对复用级别影响微弱。

• 实用指示：

该模型提出只需记录两项二元变量即可有效预测再利用等级，大幅简化现场检测难度和成本，利于快速初步筛查。
[page::7]

2.3.5 模型准确率与不确定性

• 准确度：整体识别准确率67%，多数误判为相邻等级，说明模型较为严谨，少数跨级错误仅占极小比例。

- 综合指标：Brier评分0.432，表现中等，意味着概率预测尚有改进空间，但已满足实际使用的区分度需求。
[page::8]

---

3. 图表深度解读

图1–2（实物及实验机台图）[page::3]

• 图1展示纤维方向不同的板材样本浸泡在水中，直观呈现实验条件，体现木纹对水分吸附渠 道的差异。

- 图2为INSTRON 3367三点弯曲测试机，确认了实验符合国际机械性能检测标准的可靠性。

图3（弯曲应力vs湿度循环，纵横纹对比）

• 图表清晰显示纵纹弯曲强度远超横纹，且均随循环增加呈递减趋势，表明湿度循环对木纤维结构及接口的损害效果明显。

图4（弹性模量vs湿度循环，纵横纹对比）

• 类似图3，纵纹弹性模量显著高于横纹，且呈现着连续下降趋势，强调胶粘剂和纤维受潮后刚度下降现象。

表1（残余性能统计量）

• 数值展示了结构性能的平均保持率和散布程度，强调双湿循环带来的较大性能变异风险。

图5（残余性能概率密度）

• 不同处理组分布的重叠突显若采用硬阈值判定复用等级风险较大，支持采用概率模型的策略。

图6（三级复用等级比例）

• 柱状图定量表达实际材料分布的复用层级，有助理解实际应用中可直接复用和需降级改用的比例。

图7（贝叶斯系数的95%高密度区间）

• 该图表明湿度循环次数和纹理方向为模型中显著因素，置信区间不含零，统计意义显著。

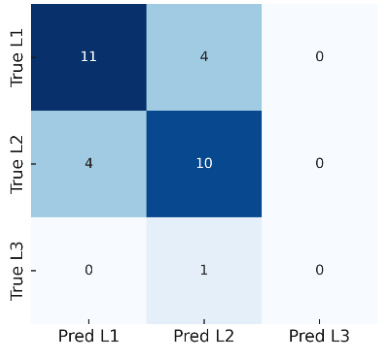

图8（混淆矩阵）

• 显示模型预测与真实类别的匹配情况，误分主要发生在一级与二级间，且三级误判极少，证明模型稳定性良好。

图9（决策流程示意）

• 定义了一个基于概率的快速现场判定流程，实现简化决策，兼顾准确和实用性。

---

4. 估值分析（模型方法详解）

• 所用方法：分层贝叶斯多项式逻辑回归，利用多类别对数几率函数建模复用等级的概率分布。

- 核心输入：湿度循环次数（离散0-2）、木纹方向（横向或纵向）；其他特征归入模型但被horseshoe先验压缩。

• 先验设置：horseshoe先验帮助模型在高维空间中自动稀疏变量，避免过拟合，使得仅最关键特征保留较高权重。

- 参数推断：采用NUTS（无转弯采样器）Markov Chain Monte Carlo方法，确保全局收敛和高效抽样，参数R hat指标≤1.01，样本有效数>700，保证推断的鲁棒性。

• 阈值设定：上界tau1=0.90沿用行业标准，下界tau2置为随机变量，通过后验计算确证为0.76左右，增添模型灵活性和实用性。

---

5. 风险因素评估

• 关键风险：

1. 样品局限性：本实验仅针对单一胶合板类型，样本量有限，难以覆盖所有工程木材产品与生产工艺。

2. 测试方法限制：采用破坏性三点弯曲实验，不适合现场实际木材的非破坏性评估。

3. 湿度循环范围受限：实验仅涵盖最高两次周期，真实使用环境湿度变化更复杂且多次循环可能产生累积损伤。

4. 复用模型假设简化：模型归纳出两个特征作为主因，忽视了材料其他物理或化学变化对结构性的潜在影响。

5. 不确定性管理：虽然概率模型可量化不确定性，实际应用时对误判概率的商业、法律责任和安全风险需进一步评估。

• 缓解策略：

建议开展更广泛样本测试，包括多种木材类型、复合工艺，并结合非破坏性检测（超声波、CT等）以校准模型。增强现场检测设备和手段，同时加强模型的不确定性解释和安全边际制定。[page::8]

---

6. 批判性视角与细微差别

• 潜在偏见：

报告对仅含两种二元变量（湿度循环次数和纹理方向）作为复用等级判断依据持乐观态度，可能低估了现场复杂环境中其他变量（如不同胶合剂性能、老化、机械损伤等）的影响。

• 样本代表性不足：单一胶合板类型样本难以代表包括GLULAM、CLT等多种工程木材系统。
• 测试局限：使用破坏性测试获得残余指标，实际现场多依赖非破坏性检测方法，模型推断与实际操作的适配存在差距。
• 统计模型层面：虽然horseshoe先验有效实现变量筛选，但潜在有益指标被过度压缩可能导致忽略部分影响因子。
• 模糊等级界限：残余性能指标密度分布存在部分交叉，等级划分的概率阈值设置虽合理，但实际操作中仍需结合经验和多种手段复核。

综上，该研究为工程木材复用评估提供了宝贵的量化试验数据和概率框架，但在推广应用上仍须谨慎，辅以更全面的实验和监测手段。[page::6,8]

---

7. 结论性综合

本报告系统构建和验证了一个创新的基于概率推断的工程木材浸水后残余结构性能及复用等级分类模型。通过精确设计的物理实验，揭示了湿度循环次数和木纹方向是影响复用能力的两个最关键变量。弹性模量与最大弯曲强度均显著随湿度循环递减，且影响呈各向异性特征，纵纹木材表现优于横纹。残余性能指标R量化了综合的结构退化程度，设立明确的复用等级阈值，结合贝叶斯逻辑回归模型，实现对再利用等级概率的精确预判，方便快速现场决策。

具体发现包括：

• 单次湿干循环保持70%材料残余性能≥0.90（一级等级），二次循环明显性能退化，一级等级比例降至约33%。

- 模型确认湿度循环次数和木纹方向两变量对性能评价绝对主导，简化了现场检测流程。

• 通过模型推断的下限阈值0.76接近经验估计，提升评估科学严谨性。

- 模型分类准确率67%，大部分误判均限于相邻等级之间，显示出良好的鲁棒性和实际适用价值。

• 主动提出用概率判定流程分层筛查（高概率直接复用，中间概率需非破坏性检测，低概率降级），有助于提升循环经济中木材资源复用效率，减少浪费和碳排放。

然而，研究局限在单一材质与损伤形式，后续需扩展到多材质、多湿度循环及非破坏性测试方法，以增强普适性和现场适用性。

综上，该研究在低碳建筑材料循环利用领域填补了工程木材受潮后复用性定量评估的空白，奠定了基于贝叶斯概率模型的性能判定标准基础，为相关标准制定及工业应用提供理论和方法支持。[page::0-8]

---

图表展示（根据报告标注）

图1：不同木纹方向浸泡实验样品


图2：INSTRON三点弯曲测试设备


图3：不同湿度循环和木纹方向的最大弯曲应力比较


图4：不同处理组和方向的弹性模量变化


图5：残余性能R密度分布，展示湿度循环效应


图6：复用等级比例柱状图


图7：贝叶斯回归系数及95%置信区间


图8：混淆矩阵显示各类预测准确性


图9：基于概率判定的复用等级快速筛查流程图

---

此分析全面覆盖了报告的研究背景、材料和方法设计、模型建立、关键实验数据和统计学结果以及图表解读，同时结合风险与方法局限进行了审慎评论，以期为读者提供精确、深入且可靠的理解基础。

报告
