超声熔体处理背景与声学模型基础 [page::0][page::1]

• 超声处理通过声空化（气泡迅速膨胀和坍塌）及声流改善铝合金熔体品质和晶粒结构。

- 声学传播基于Caflisch方程组，结合非线性气泡动力学ODE（如Keller–Miksis方程），考虑热传导对气泡内压的影响。

• 非线性Helmholtz方程描述声压复振幅，数值求解能有效考虑空化气泡对声波传播的非线性耗散。

声流模拟及其数值实现 [page::3][page::6][page::7]

• 声流模拟需解决Navier–Stokes方程并引入声流驱动力（源自声强梯度）。

- Louisnard非线性模型结合气泡空化动态，能较好预测声流速度场。

• 实验PIV测量与模拟结果对比显示，模型能正确预测声流强度数量级及流动特征，但对气泡密度参数敏感。

声压场线性与非线性模型对比及验证 [page::5][page::6]

• 非线性Helmholtz模型较线性模型能更合理地描述超声波在含空化气泡液体中传播过程中的强衰减特性。

- 通过与实验数据对比，Caflisch方法成功预测了铝熔体中的声压时序波形，验证了数值模型的准确性。

典型铝直接冷却(DC)铸造中声流模拟与凝固影响 [page::8]

• 超声处理改善了凝固坑形态，促进晶粒细化，实验及模拟结果表明超声辅助DC铸造提高了浇注质量和均匀性。

研究挑战与未来方向 [page::8]

• 计算过程复杂繁重，尤其是三维复杂几何求解受限。

- 气泡密度及分布难以准确测定，影响模拟准确度。

• 需要改进耦合声场、流场和凝固过程的多物理场模型，提高预报连铸及工业化应用水平。

详尽分析报告：《Numerical Modelling of the Ultrasonic Treatment of Aluminium Melts: An Overview of Recent Advances》

---

1. 元数据与概览

• 标题: Numerical Modelling of the Ultrasonic Treatment of Aluminium Melts: An Overview of Recent Advances

- 作者: Bruno Lebon, Iakovos Tzanakis, Koulis Pericleous, Dmitry Eskin

• 机构: Brunel University London, Oxford Brookes University, University of Greenwich

- 发布日期: 2019年10月6日

• 主题: 本文聚焦铝熔体超声波处理（Ultrasonic Melt Processing, USP）的数值建模，综述近年在声学空化与音流模拟方面的最新进展，讨论声学传播机制及多物理场耦合模拟，为该技术工业化规模化应用提供数值仿真基础与指导。

- 核心论点:
- USP利用强声压场产生声学空化和音流，改善铝合金熔体脱气、过滤及晶粒细化，但其从批量处理向连续处理的放大存在挑战。
- 近年来多种非线性数值模型（基于Caflisch方程、非线性Helmholtz方程和气泡动力学）被提出，以更真实模拟含气泡液体中的声波传播和相关音流。
- 结合空化动力学和音流的统一模型已实现更高准确预测，且具合理计算成本，促进了铝熔体USP过程中声场与流场的解析。
- 文章详述了模型机制、实验验证、应用拓展及待解决的关键问题，明确指出未来高精度模拟需解决模拟时间成本高、复杂非线性耦合等难关。

• 作者目标: 汇总结当前超声处理铝熔体的数值建模方法，提供最佳建模方案建议，剖析现有模型局限，指出未来研究方向，推动该技术在工业中规模化应用。[page::0][page::1]

---

2. 逐节深度解读

2.1 引言（第0页）

• 关键论点:

- 超声波熔体处理技术USP已被应用于铝及轻金属合金，主要改善合金品质（脱气、过滤、晶粒细化）。
- 该技术效果依赖于声学空化（气泡剧烈振动及崩塌）与音流（声波衰减引起流体运动）。
- 当前工业应用多为批量生产，向连续在线生产模式转变仍存在技术瓶颈，尤其是声源数量多与声场控制难题。

• 推理依据:

- 事实基础依赖多个前期文献和工业案例，强调USP物理机制与声场对工艺效果的主导作用。
- 普遍关注制程向连续化转型的经济性与品质稳定性优势，指出超声规模化面临的具体技术挑战。

• 意义: 为后续数值建模科学地揭示USP机理及实现在线处理提供背景和需求动因。[page::0]

---

2.2 现有数值模型（第1-3页）

2.2.1 声学空化模型（第1-3页）

• 论点总结:

- USP中声波传播涉及液态金属中气泡动态，基础方程基于Caflisch方程组及van Wijngaarden非线性模型。
- 气泡动力学用第二阶ODE描述（Keller-Miksis方程），考虑液体可压缩性、高声压强效应、气泡内热传导和气体压力变化。
- 为缓解计算量，采用非线性Helmholtz方程对声压场进行近似求解，重点推导非线性波数的实部和虚部以体现气泡引起的声学损耗和波传播特性。

• 推理依据:

- 详细阐述声学压力、速度场耦合关系，显示从基本物理定律到数学模型转化过程。
- 采用大量微分方程推导，复杂ODE结合热力学、气泡热扩散与声波相互作用体现对高强声波环境的描述。
- 通过非线性波数模型，合理体现非线性传播机理，增强模型现实适用性。

• 关键数据与参数:

- Blake 阈值（$PB$）定义气泡触发空化的最小压力，保证模型中气泡密度的分布是有物理依据的分段函数。
- 声速$cl$、液体密度$\rho_l$、表面张力$\sigma$等固定参数为声学传播基础。

• 复杂概念解读:

- Keller-Miksis方程是对Rayleigh-Plesset方程的改进，适合高压、液体可压缩环境气泡振荡模拟。
- 非线性Helmholtz方程通过复杂波数参数$K^2$反映气泡群体对声波传播的阻尼与相速变化，替代传统上限于线性假设的形式以提高真实性。

• 意义: 为后续音流及整体声场模拟提供准确基础，核心在捕捉空气和气泡与液体声波相互作用的非线性动力学。[page::1][page::2][page::3]

2.2.2 宏观流动模型（第3页）

• 论点总结:

- 音流产生因声压波引起的二阶非线性效应，存在复杂的力驱动液体流动。
- 传统模型基于Eckart理论适用低雷诺数流动，但实际USP中雷诺数高且流动常呈湍流，需用纳维-斯托克斯方程进行稳态模拟。
- 最新方法由Louisnard提出，通过非线性Helmholtz方程计算声压分布后，求得音流力，再输入动量方程模拟流场，已被多个研究验证有效。

• 推理依据:

- 通过理论与实验对比说明低雷诺模型不适用音流复杂湍流模拟。
- 采用耦合声场模拟提供驱动力，简化了音流计算，平衡了准确性和计算效率。

• 意义: 该模型是实现声学空化共存音流耦合模拟的关键桥梁，促进对USP实际声-流耦合现象的理解和预测。[page::3]

---

2.3 铝熔体USP数值仿真应用（第4-7页）

• 技术背景:

- 测定液态铝中声压数据较晚，模型验证数据稀缺，导致此前研究多采用简化线性模型或多尺度近似。

• 主要研究与成果:

- Nastac等工作采用CFD结合RANS方程和气泡生长模型，但仅适用蒸汽气泡，不适合含气氢气泡的铝熔体空化。
- 直接解Caflisch非线性方程组合，Lebon等实现声学压力仿真，模拟结果与实验数据（如Campos-Pozuelo等）对比良好，图1呈现压力随时间的脉冲波形，数值模型可捕获声压峰值和脉冲时序，支持模型精度。（见图1）
- 线性模型无法反映由气泡引致的强吸收与非线性传播，在深层钳制压力衰减，Huang等和Lebon等引入非线性Helmholtz模型，改进了压力幅度和空间分布预测，图2较好展现了非线性模型相比线性模型对声场范围和强度的影响（非线性模型更准确反映声压快速衰减现象）。

• 推理依据:

- 实验数据支持非线性空化模型考虑气泡动力学及散射损耗，提高准确性。
- 图2中声压空间分布的明显差异表明线性模型高估声波传播距离能力。

• 意义: 这些数值模型已逐步接近工业实际应用的声场预测要求，为大规模USP设计和工艺优化奠定基础。[page::4][page::5][page::6]

---

2.4 声学音流的研究进展（第6-7页）

• 问题点:

- 音流模拟文献稀少，存在未包括气泡效应的简化模型，及部分采用不可准确反映空化影响的线性声场。

• 最新进展:

- Lebon等基于Louisnard非线性声场模型，结合PIV实验对比，取得了不错的定性吻合，模型成功预测了声波作用下流体流向反转的现象，图3展现了经验与数值模拟的音流速度分布，间接验证了建模方法的合理性。
- 然而，模型高度依赖于输入气泡体积分数（或密度），这一参数难以准确测定，且区域差异明显，这成为提升模型精度的重要挑战。

• 推理依据:

- PIV数据提供二维速度场的时均值，数值模拟亦采用时均方法，保证比较合理。
- 模型对于音流敏感性与气泡分布直接相关，强调物理参数准确测量的重要性。

• 意义: 音流作为USP关键驱动力，其准确预测有助于理解材料内部流场结构及夹杂物分散机制，指导工业工艺改进。[page::6][page::7]

---

2.5 DC铸造中的数值模拟及声学音流效应（第7-8页）

• 内容总结:

- 通过数值模拟比较传统直冷(DC)铸造和超声辅助直冷(USDC)过程的汇流槽(sump)形态和内部流动差异。
- 图4示超声辅助后汇流槽更宽且流动受声波影响明显，流线分布改进了熔体流动稳定性。
- 图5展示用Niyama判据评价两种方法产生的热裂纹风险，超声辅助显著降低中心缺陷，表明USP可改善铸锭质量。

• 推理依据:

- 模拟基于耦合声学空化与音流模型，考虑流体动力学与固液转变过程对缺陷形成的影响。
- Niyama判据通过温度梯度和冷却速率反映热裂纹风险，数值结果符合工业经验。

• 意义: 说明USP结合数值仿真不仅有助于工艺参数设计、缺陷预防，也验证了模型在实际铸造工艺中的工业适用性与价值。[page::7][page::8]

---

2.6 当前挑战与未来展望（第8-9页）

• 主要挑战:

- 多物理场、高非线性、多尺度耦合，导致数值求解时间长，模型复杂，尤其是高精度气泡动力学。
- 模拟必须考虑实际铸模内复杂物理因素，如粗糙壁面、缝隙对声学传播影响及气泡成核机制。
- 热平衡以及凝固前沿移动导致的网格变形及其对求解器稳定性的影响。
- 半固态区液固相分布的不确定性影响流场与固态结构模拟的准确性。
- 缺乏对晶粒尺寸与形态如何影响局部堆积密度及热浇筑质量预测的充足理论。

• 展望:

- 需要高效稳定的数值算法及更精确的物理模型，结合先进成像技术与实验，为数字化设计和过程控制提供可靠工具。
- 未来研究将聚焦多学科融合，推动工业中大规模连续USP技术的实现与优化。

• 意义: 该部分强调了研究的前沿性与现实难点，突出未来工作方向及跨学科需求。[page::8][page::9]

---

3. 图表深度解读

3.1 图1 — Caflisch方程声压模拟与实验对比（第5页）

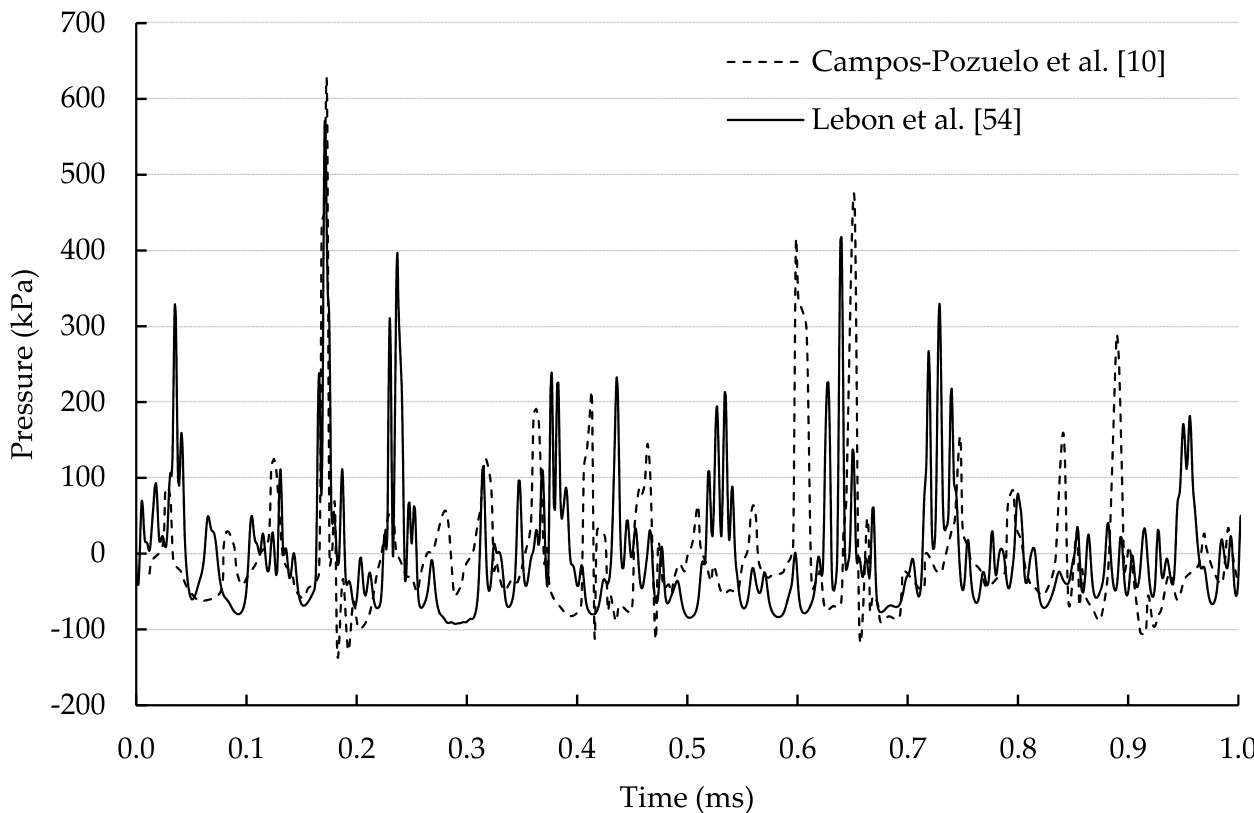

• 描述:

图1展示由Lebon等基于Caflisch非线性方程计算的声学压强与Campos-Pozuelo等实验测量值的时间历程对比，横轴为时间(ms)，纵轴为压强(kPa)。

• 解读:

- 曲线形态相似，均表现为高幅度脉冲波，最大声压峰值接近600kPa。
- 非线性模型捕捉了脉冲波多峰及间歇特征，与实验吻合较好，验证了模型的有效性。
- 尽管存在一定偏差，尤其在局部峰值高度上，但整体趋势保持一致，足以用于工程分析。

• 联系文本:

该图为验证声场动态模拟的核心依据，体现非线性空化模型的实用性及可信度。

• 潜在局限:

- 时域波动细节复杂，细节调整与数值稳定性相关，强度差异部分可能由边界条件与气泡密度假设造成。

• [page::5]

3.2 图2 — 线性与非线性模型声压空间分布对比（第6页）

• 描述:

图2分割展示线性模型（左）与非线性模型（右）计算的声压(MPa)分布，色带显示不同声压幅值范围，声波由上方声源发出，中心暗色区反映高压区。

• 解读:

- 线性模型显示更宽广的高压区，非线性模型则显示声压衰减更快，范围更局限。
- 右图非线性模型捕捉空化引起的散射与能量损耗，通过黑色（最大声压）带集中在近声源区域，反映真实空化气泡对传播的抑制效果。

• 联系文本:

证实线性模型高估传播远度，非线性模型适用更高振幅声学环境，提高模拟的真实性。

• 潜在限制:

- 模型参数对空化阈值及气泡分布敏感，须用实验数据校准。

• [page::6]

3.3 图3 — PIV实验与数值模拟音流速度场对比（第7页）

• 描述:

左图为PIV测量的二维音流速度场（单位 m/s），右图为相应二维数值模拟速度场。彩色图显示速度大小，白色流线反映流动方向。

• 解读:

- 两图流场结构总体相似，均表现为声源下方中央向上流动，侧面向两侧回流的闭环流型。
- 模型成功捕捉了流速量级（约0.04 m/s）、流向变化及涡旋位置与形态。
- 色彩图准确反映了流速梯度，验证了采用非线性Helmholtz模型耦合Navier-Stokes方程求解音流的可行性。

• 联系文本:

支撑作者提出的模型在流体动力学模拟中的应用合理，同时也揭示气泡参数选择对仿真结果影响敏感，需进一步优化。

• 局限:

- 模型为二维简化，真实三维流场复杂度更高。

• [page::7]

3.4 图4 — 传统DC铸造与超声DC铸造汇流槽形状对比（第8页）

• 描述:

展示两个铸造工况下的汇流槽（铸态熔体流入处形貌）深度与流线，超声DC铸造（右）汇流槽更宽且受到声场调制。

• 解读:

- 传统DC汇流槽较窄深，易引发局部积聚与缺陷。
- 超声辅助则导致汇流槽表面更平缓，流场更加均匀，促进熔体搅拌与热交换。

• 联系文本:

表明超声波音流对铸造过程的流体动力学影响，有助于降低气孔及晶粒粗大化。

• [page::8]

3.5 图5 — Niyama判据评估传统与超声DC铸造热裂纹风险（第8页）

• 描述:

Niyama判据空间分布图，反映热裂纹倾向性，传统DC铸造中部有明显高风险区域，超声DC铸造显著降低。

• 解读:

- 数值表明USP技术有效改善热裂纹缺陷，促进铸锭内部组织致密性与均匀性。

• 联系文本:

支撑声学空化与音流对晶粒细化及流体均化显著改善铸造品质的观点。

• [page::8]

---

4. 估值分析

本文为技术综述性质，未涉及金融估值内容，不存在市盈率、现金流折现等估值分析，故本节不适用。

---

5. 风险因素评估

• 模型复杂性高，计算资源需求庞大:

数值模型耦合非线性声学、气泡动力学、流体动力学与热传导，导致求解难度和计算时间成倍增长，限制大规模三维工业仿真应用。

• 气泡体积分数和分布参数不确定:

模型对气泡密度极为敏感，但实验测量难度大，影响预测准确度，缺乏可靠的半经验或理论估算方法。

• 物理过程多尺度特性:

从微米级气泡到毫米级流体运动，时间尺度从微秒到秒级，统一模拟困难，可能产生数值误差和模型失配。

• 边界条件与壁面特性复杂:

工业熔体容器表面非理想边界效应难以统一建模，壁面粗糙度与缝隙可引起局部空化异常，导致声场和流场局部失真。

• 热稳态模型与凝固流动耦合尚不成熟:

模拟热平衡与凝固前沿动态变化对流场及晶粒组织影响缺乏充分实证与理论支持，限制工艺优化精度。

• 缓解策略:

- 采用近似或简化模型（如非线性Helmholtz法）以减轻计算压力。
- 结合多物理实验数据，完善气泡参数估计。
- 开展面向工业应用的逐步模型验证与参数敏感性分析。

• 影响评估:

以上风险若不充分解决将导致模型准确性与工业参考价值下降，限制技术推广与规模应用。
[page::8][page::9]

---

6. 批判性视角与细微差别

• 模型适用范围限制:

文中指出多个模型仅适用于特定条件（如水中蒸汽空化），对铝熔体含氢气泡实际情况适配不足，需警惕通用模型的误用。

• 模拟多为二维简化，三维复杂性未完全解决:

流场和气泡动态三维复杂性大幅增加计算负担，二维结果对工业应用存在推广局限。

• 气泡密度参数严重依赖经验值，缺乏动态反馈机制:

这可能导致模拟结果对输入不确定性高，模型敏感，影响预测可靠性。

• 异构壁面、粗糙度等因素在模型中多被简化或忽略，可能导致实际声场更复杂:

这在工业实际操作中的影响值得警惕。

• 报 告强调模型与实验较好吻合，但部分图表中存在一定误差，模型对不同工况泛化能力需进一步验证。

- 对声波与铝熔体有限测量数据的依赖，说明领域仍处于快速发展阶段，模型稳定性与适用性有待长期测试。

• 综上，该综述尽管展现了先进的模型发展，但仍须在实验校验、参数确定及模拟效率等方面进一步突破。[page::5][page::7][page::8]

---

7. 结论性综合

本文系统回顾了超声波铝熔体处理领域的数值建模进展，涵盖声学空化理论基础、非线性声学波传播模型、气泡动力学耦合音流模拟及工业铸造过程中的应用。主要发现包括：

• 复杂声学-气泡耦合模型（如基于Caflisch方程和非线性Helmholtz方程）可较好预测实际声压场及空化动态。

- 非线性模型相比传统线性波动模型更准确反映声波实测衰减趋势和空间分布，关键参数包括气泡密度和Blake阈值。

• 声学空化是音流生成的根本驱动力，通过Navier-Stokes方程与非线性声压场耦合的音流模型能较好匹配PIV实验数据，尽管现有二维模拟存在简化。

- 数值模拟成功应用于铝DC铸造工艺，超声辅助降低热裂纹缺陷，改善流场均匀性，为工业USP工艺设计提供科学依据。

• 图1提供声压脉冲信号时域对比验证，图2强调非线性声学模型必不可少，图3呈现实测与模拟流场对比，图4与图5揭示USP对铸造结构和缺陷控制作用。

- 但目前模型计算成本高、气泡参数敏感、壁面效应复杂及凝固流动耦合不完善，限制了三维复杂工业流程的模拟应用，仍需突破。

• 综述表明USP数值建模正在由理论研究向工业实际应用转变，未来研究应注重实验验证、模型简化、参数优化及多物理耦合，推动USP技术规模化发展。

整体上，作者持积极但谨慎态度，强调当前技术虽取得突破性进展，但仍有关键物理机制和数值问题需要研究解决，以支持铝合金超声波处理的工业推广和高效设计。[page::0][page::3][page::5][page::6][page::8][page::9]

---

结束语

该综述报告以严谨深入的数学及物理模型构建和实验对比为基础，呈现了铝熔体USP领域内声学空化及音流数值模拟的前沿全貌。通过多尺度、多物理场耦合模型的详尽披露和工业应用案例分析，对推动超声波技术在材料工业中的广泛应用具有重要的引导和促进意义。
