TX-10对SiO₂颗粒粒径的影响 [page::2]

• 随TX-10质量分数增加，SiO₂颗粒粒径先减小至约118nm（2.0%），后因胶束浓度效应而增大。

- 控制TX-10浓度可有效防止颗粒团聚，促进颗粒分散。

TX-10对SiO₂颗粒Zeta电位的影响 [page::2]

• Zeta电位随TX-10质量分数变化呈先下降后趋稳趋势，颗粒与铝合金表面均带负电，有利于斥力作用，防止颗粒吸附。

TX-10对铝合金表面润湿性的影响 [page::2]

• 铝合金表面接触角由约30°降低至16°（TX-10为2.0%），表明亲水性增强，润湿性改进有助于清洗效率提升。

超声波与TX-10协同清洗效果及表面形貌观察 [page::3]

• 超声波辅助下，2.0% TX-10清洗剂使SiO₂颗粒去除率从57%提升至90%。

• SEM显示超声波清洗后表面残留颗粒大幅减少，且无腐蚀；AFM测得表面粗糙度降至2.16nm，接触角降至5°。

超声波与TX-10协同作用去除机制示意 [page::3]

• TX-10吸附降低表面张力，形成保护层防止再沉积。

- TX-10在颗粒和铝合金表面形成膜，增加颗粒间距，弱化范德华力，防止颗粒团聚。

• 携带相同电荷的TX-10使得颗粒产生静电斥力，维持悬浮状态。

- 超声空化效应产生的流体拉力促使颗粒以位垒和电垒的弱化下从铝合金表面脱离。

报告详尽分析：超声波协同作用下非离子表面活性剂对铝合金抛光后清洗的影响

---

一、元数据与概览

• 报告标题：超声波协同作用下非离子表面活性剂对铝合金抛光后清洗的影响

- 作者及单位：
- 王永光，陈瑶，陆小龙，朱玉广（苏州大学机电工程学院）
- 吴中华，赵永武，刘萍（江南大学机械工程学院）

• 发表日期：未具体标明，但推断为近期科研成果

- 主题领域：材料科学与机械工程，重点探讨化学机械抛光（CMP）后，针对703铝合金表面采用非离子表面活性剂与超声波辅助清洗的协同效果

• 研究目标与核心论点：

- 研究非离子表面活性剂辛基苯基聚氧乙烯醚（TX-10）对703铝合金CMP后剩余$\mathrm{SiO2}$颗粒的清洗效果
- 探究超声波辅助清洗与TX-10的协同作用，提升颗粒去除率及改善表面粗糙度、润湿性能
- 发现TX-10的最佳浓度为2.0%，在此浓度下颗粒的分散性最大，Zeta电位及表面亲水性最佳，从而显著提高超声波清洗效率，颗粒去除率从57%提升至90%
- 抛光后清洗过程中无腐蚀现象，清洗后的铝合金表面粗糙度降低至2.16 nm

该报告通过实验和多种仪器性能检测，结合表面物理电化学性质，系统地分析并验证了TX-10与超声波的清洗协同机制[page::0,1,2,3,4]。

---

二、逐节深度解读

2.1 摘要与引言

摘要明确提出，通过TX-10溶液的静态浸泡与超声波辅助清洗，改善CMP后703铝合金上的$\mathrm{SiO2}$颗粒去除率及表面状态。利用原子力显微镜（AFM）和接触角测量验证表面清洁度和润湿性，结合纳米粒径和Zeta电位测试解析颗粒分散状态和界面电性变化。结果表明TX-10与超声波协同显著提高清洗效率，无腐蚀风险，表面粗糙度稳定[page::0]。

引言中详细介绍了CMP技术在手机等电子产品外壳制造中的应用背景，说明剩余簇状纳米颗粒对表面质量影响大，是清洗的难点。现有文献回顾涵盖清洗液配比、pH调节、螯合剂加入等方法及其对颗粒去除效率影响, 特别提出Zeta电位和颗粒表面润湿性的控制对于颗粒去除的重要性。此外超声波辅助清洗利用泡沫空化效应增强清洁力，清洗效果优于单一方法。该文填补了针对703铝合金使用非离子表面活性剂结合超声波协同清洗研究的空白[page::1]。

2.2 试验部分

• 试验材料：703铝合金试样（$20\,\mathrm{mm} \times 20\,\mathrm{mm} \times 1.5\,\mathrm{mm}$），主要含Mg、Zn等合金元素。用纳米$\mathrm{SiO2}$抛光液（平均粒径100 nm，含30% $\mathrm{SiO2}$）。清洗剂主要成分为TX-10非离子表面活性剂和缓蚀剂，pH调节至5.5。

- 清洗方法：
1. 静态浸泡清洗：铝合金试样分别浸泡于$\mathrm{SiO2}$ 抛光液和TX-10 溶液中，随后用去离子水冲洗、吹干
2. 超声波辅助清洗：在相同条件下添加超声频率40 kHz的BG-06C超声清洗机，比较两种方法的清洗效率。

• 性能检测：

- AFM观察清洗后表面形态及粗糙度（扫描面积$20\,\mu\mathrm{m} \times 20\,\mu\mathrm{m}$，取3点平均）
- SEM扫描表面微观形貌
- 接触角测量仪测量润湿性
- 电位及纳米粒径分析仪检测颗粒粒径和Zeta电位[page::1]

2.3 实验结果与讨论

（1）$\mathrm{SiO2}$颗粒粒径变化（图1解读）

图1展示了不同TX-10质量分数($w$%)条件下$\mathrm{SiO2}$颗粒粒径的变化趋势：

• 0% TX-10时，$\mathrm{SiO2}$颗粒直径约140 nm，表明部分颗粒静电吸附聚集形成较大颗粒团。

- 随着表面活性剂质量分数增加，颗粒粒径显著下降，最低达到约118 nm（$w=2.0\%$）。

• 超过2.0%的质量分数后，颗粒径开始反弹回升，原因是超过临界胶束浓度，TX-10胶团形成，包裹多颗粒导致聚集增大。

该结论说明表面活性剂有效分散颗粒、减少胶团效应下的二次聚集，有利于降低颗粒黏附力，实现高效清洗[page::2]。

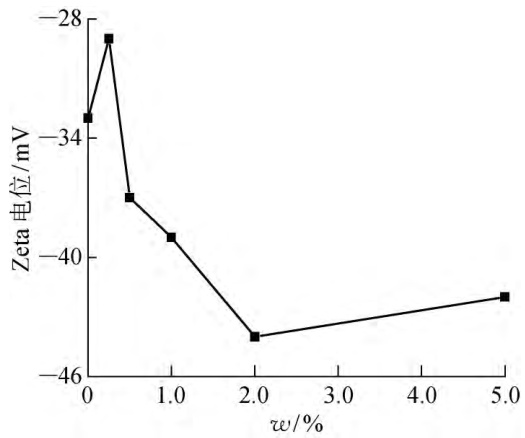

（2）$\mathrm{SiO2}$颗粒Zeta电位变化（图2解读）

图2中，随着$w$增加，Zeta电位数值（负值）先减小幅度而后趋于稳定：

• 0%时Zeta约$-33.0\,\mathrm{mV}$，负电位使颗粒带负电，表面活性剂能调节电位值增加静电斥力

- 在$w=2.0\%$时，颗粒Zeta电位最高，说明颗粒电荷密度加强，相互斥力最大，颗粒分散更好

• Zeta值始终维持负值确保颗粒与铝合金带负电位的斥力，有助于降低颗粒吸附，提高去除率

Zeta电位的调节通过TX-10吸附增加挥发基团，使颗粒稳定悬浮，防止重新团聚[page::2]。

（3）铝合金表面润湿性（接触角，图3解读）

图3展示不同TX-10质量分数下，铝合金表面与去离子水的接触角变化：

• 0% TX-10时接触角约30°，表明铝合金表面具备一定亲水性。

- 随着TX-10浓度增至2%，接触角降至16°左右，表面润湿性增强，利于清洗药剂与颗粒交互

• 超过2.0%浓度后，接触角反弹，因活性剂胶团形成，导致润湿性下降

接触角变化反映表面张力的变化，良好润湿性降低颗粒与基材表面的附着力，提高清洗效率[page::2]。

（4）超声波协同清洗效率（颗粒去除率，图4及图5解读）

图4对比了不同清洗剂在超声辅助下的$\mathrm{SiO2}$颗粒去除效率：

• 使用去离子水，清洗时间12 min后去除率仅约60%。

- 使用2.0% TX-10清洗剂，去除率快速提升，5 min即可达到90%以上，表现显著提升清洗效率。

• 超声波作用通过空化效应产生冲击波，促进颗粒脱附。

图5中SEM扫描图证实清洗前后表面颗粒形貌差异：

• 清洗前表面覆有大量$\mathrm{SiO2}$颗粒；

- 清洗后颗粒清除彻底，表面平滑无腐蚀，保证基材质量。

AFM测得清洗后表面粗糙度为2.16 nm，与清洗前相比明显降低，表面接触角由30°降至5°，润湿性进一步增强[page::3]。

（5）清洗机制解析（图6示意图）

作者提出TX-10与超声波协同清洗的关键机理包含三方面：

• 降低表面张力（图6a）：TX-10在固-液界面吸附形成保护层，降低基材表面张力，减少颗粒再沉积。

- 位垒作用（图6b）：TX-10吸附在$\mathrm{SiO2}$颗粒及铝合金表面长链结构增大颗粒间距离，减弱范德华引力，防止团聚。

• 电垒作用（图6b）：带相同负电性的亲水基团使颗粒带负电荷，相互排斥，保持悬浮状态。

- 空化流体拉力剥离（图6c）：超声波空穴震动产生的流体力断开颗粒与表面结合，促动颗粒移除。

三重机制综合作用下，清洗剂溶液有效抑制颗粒吸附和团聚，超声波能量有效震动清洗，从而明显提升清洗效果[page::3]。



---

三、图表深度解读汇总

| 图号 | 内容描述 | 数据与趋势 | 结论及联系文本 |
|-|-|-|-|
| 图1 | 不同TX-10浓度下$\mathrm{SiO2}$颗粒粒径变化 | 顆粒粒径随Tx-10浓度先降至最低（2%时118nm），后升高 | TX-10分散颗粒效果最佳浓度约为2%，高浓度导致胶团聚集 |
| 图2 | 不同TX-10浓度下$\mathrm{SiO2}$颗粒Zeta电位 | Zeta电位随浓度变化而减小后趋稳，始终负电位 | 表面电荷斥力有助颗粒悬浮与去除，2%浓度效果佳 |
| 图3 | 铝合金表面接触角随TX-10浓度变化 | 接触角从30°减少至16°（2%浓度），后回升 | TX-10改善润湿性，降低表面张力，促进颗粒去除 |
| 图4 | 超声波清洗下不同清洗剂的颗粒去除率随时间变化 | TX-10组颗粒去除率高达90%，去离子水组约60% | 超声波与TX-10协同显著提升清洗效率 |
| 图5 | 清洗前后703铝合金表面SEM形貌对比 | 清洗后表面干净光滑，颗粒去除彻底，无腐蚀现象 | 清洗效果显著，保障材料表面质量 |
| 图6 | 清洗机理示意：降低表面张力、位垒、电垒及超声波流体力 | 多重机制协同实现清洗效果 | 有力解释实验观察与性能表现，理论完整准确 |

---

四、估值分析

本报告属于材料科学工程实证研究，无定价目标或财务估值内容，因此无估值分析部分。

---

五、风险因素评估

报告本身未直接展开风险因素评估，但隐含的风险或待关注点包括：

• 清洗剂浓度控制风险：浓度过高出现胶团反效果，可能影响清洗质量。

- 超声波时间与强度风险：过强或过长超声波可能引起材料微观损伤，需平衡清洗效率与材料保护。

• 颗粒再沉积风险：清洗过程中颗粒可能经历去除-再沉积循环，特别是在流场不足时，降低整体清洗效率。

- 化学腐蚀风险：虽然实验未见腐蚀，但长期、多次清洗的腐蚀风险需关注。

报告利用缓蚀剂及合理设计实验规避腐蚀，超声波辅助清洗时间控制在6 min以上效率稳定，且证明无腐蚀迹象，体现风险缓释措施有效[page::1,3,4]。

---

六、批判性视角与细微差别

• 实验设计明晰但应用范围有限：仅研究了703铝合金及特定TX-10浓度，未扩展至其他铝合金或非极性表面，泛用性有待验证。

- 清洗机理主要推断：界面多重位垒机制和空化效应基于现有理论推断，缺乏定量模型描述，未来可结合数值仿真提升理解。

• 超声波作用时间敏感：报告表明效率6 min后趋于稳定，但未具体解析超声波强度参数对微结构影响，需进一步安全性评估。

- 颗粒再沉积问题虽提及未深入研究：对颗粒从清洗液再沉积在表面的机制及抑制措施介绍不足。

整体而言，报告的实验数据充分，方法科学严谨，结论合理可信，但部分理论解读依赖常规理解，未来工作可拓展动态清洗过程监测和多因素模拟。

---

七、结论性综合

本报告通过系统的实验研究和多种性能检测，阐述了非离子表面活性剂TX-10与超声波协同作用对703铝合金CMP后清洗的有效提升。其核心见解和贡献包括：

• 非离子表面活性剂掺入：改变表面的电荷分布和润湿性能，调节并优化$\mathrm{SiO_2}$颗粒的尺寸(118 nm最低)、Zeta电位及接触角，实现最佳分散效果，并防止颗粒团聚。

- 超声波辅助清洗：充分利用空化效应增强流体冲击力，促使粘附颗粒断裂脱落。

• 协同机制的多重效应：

- 表面活性剂降低清洗界面张力，形成稳定保护层减少颗粒再沉积
- 电垒和位垒作用防止颗粒团聚
- 超声波产生的流体剪切力促使颗粒彻底脱落

• 清洗效果显著：颗粒去除率由57%提升至90%，表面粗糙度降至2.16 nm，接触角降低至5°，清洗后金属表面光洁无腐蚀，满足电子产品金属外壳制造的高质量要求

- 实验验证全面：使用AFM、SEM、Zeta电位分析和接触角测定等多种技术手段，提供坚实证据支持分析结论

• 研究填补国内外空白：针对703铝合金应用非离子表面活性剂结合超声波的研究稀缺，报告贡献具有创新性与应用价值。

综上所述，报告清晰有力地证明了采用2.0% TX-10与超声波辅助清洗是一种高效、无腐蚀的703铝合金CMP后颗粒去除方案，对于提升电子产品铝合金表面质量及制造良率具有重要实践意义[page::0,1,2,3,4]。

---

总结

该报告通过详尽的实验设计、丰富的数据支撑和完整的理论分析，深入解析了非离子表面活性剂TX-10对铝合金化学机械抛光后清洗效率的提升机理，特别强调了其与超声波协同作用下的多重促进效果。利用图表全面展示颗粒分散性、Zeta电位、润湿性能的变化轨迹及清洗效率提升过程。结合SEM与AFM的微观形貌分析，有力验证清洗后表面无颗粒附着且无腐蚀风险。该研究不仅深化了CMP后清洗领域对非离子表面活性剂作用机制的认识，也为电子产品制造中的铝合金表面处理提供了切实可行的清洗方案，具备较高的学术价值和工业应用前景。

---

如需对具体图表进一步补充解析，或对实验方法技术细节进行专门展开，可继续沟通。

报告
