Study on the mechanism of ultrasonic cavitation effect on the surface properties enhancement of TC17 titanium alloy
创建于 更新于
摘要
本文通过数值模拟、荧光分析及高速摄影技术,系统研究了不同超声频率对超声空化强度的影响机理,揭示超声频率与空化泡最大膨胀半径及强度呈负相关关系,表明低频(20kHz)空化强度最强;同时通过改性实验验证低频超声空化对TC17钛合金表面硬度提升(最大提升10.8%)和粗糙度降低的显著效果,显著改善材料表面性能,为表面工程中超声空化技术应用提供科学依据和指导 [page::0][page::2][page::4][page::5][page::6].
速读内容
数值模拟揭示超声频率对空化泡动态的影响 [page::2]

- 超声波频率为20kHz、30kHz及40kHz时,空化泡最大膨胀半径分别为51.4μm、38.0μm和31.6μm;
- 空化泡膨胀半径与频率呈负相关,低频空化能力更强,膨胀倍数最高达8.6倍。
荧光分析及高速摄影结合实验验证空化强度的频率依赖性 [page::4][page::5]
| 超声频率(kHz) | 荧光强度(无搅拌) | 荧光峰面积(无搅拌) | 荧光强度(搅拌) | 荧光峰面积(搅拌) |
|--------------|------------------|----------------------|-----------------|--------------------|
| 20 | 355.4 | 24,895 | 402.8 | 28,104 |
| 30 | 225.2 | 15,871 | 371.2 | 26,023 |
| 40 | 274.0 | 19,130 | 299.2 | 21,169 |
- 搅拌提升荧光指标,表明影响来自空化云的分布和动态;
- 20kHz频率下荧光强度最高,表明空化强度最大;
- 高速摄影显示40kHz产生较大空化云分布区域,解释其荧光强度优于30kHz的现象。
TC17钛合金表面超声空化改性效果显著 [page::6][page::7]


- 改性后表面加工痕迹显著淡化,形成均匀微观结构;
- 表面粗糙度从1.06μm降低至0.61μm,降幅42.4%,表面起伏差降低至3.168μm,降幅45.1%;
- 微硬度由373.7Hv提升至414.06Hv,提升约10.8%;
- 低频20kHz处理效果优于高频,因空化泡在低频下有更充分的能量积累与释放,产生更强冲击波和微射流。
超声空化增强机理及应用前景 [page::0][page::5][page::6]
- 空化泡膨胀与振荡周期长短相关,低频提供充足时间累积能量;
- 空化冲击引致材料表面微塑性变形,提升位错密度和晶粒细化,增加材料硬度;
- 表面粗糙度降低有利于疲劳寿命和耐磨性提升;
- 研究为宽频率范围内超声空化技术在材料表面强化和优化提供理论和实验指导。
深度阅读
研究报告全面分析:超声气穴效应对TC17钛合金表面性能提升机制研究
---
一、元数据与概览
报告标题:《Study on the mechanism of ultrasonic cavitation effect on the surface properties enhancement of TC17 titanium alloy》
作者:Shida Chuai 等
机构:山西北方大学机械工程学院及山西省先进制造技术重点实验室
发表时间:无具体日期,基于引用的研究文献与方法,推测为2023年或之后
研究主题:探讨超声气穴作用机理,特别是超声波不同频率对TC17钛合金表面机械性能和微观形貌的影响,结合气泡动力学数值模拟、荧光分析、高速摄影等多种方法。
核心论点:
本研究通过理论模拟和实验验证,揭示低频超声(20kHz)引发的气穴强度最大,其气泡扩张半径最大,导致释放的能量和自由基产量最高,从而显著改善钛合金表面的微结构和机械性能,如微硬度提升、表面粗糙度和高度差降低。相比之下,随着频率升高(30kHz、40kHz),气穴强度及效果递减,但40kHz依靠其气穴云空间分布优势在某些化学效应指标上表现优于30kHz。总体来看,超声气穴作为表面改性技术的可行性和潜力得到充分支持。
---
二、逐节深度解读
1. 引言
报告从超声气穴的非线性物理化学效应切入,介绍气泡塌缩产生的微射流、冲击波、声致发光和羟基自由基(⋅OH)等二次效应。文献回顾显示,气穴最初因破坏流体机械系统受限,但现已广泛应用于机械表面强化、化学合成和生物医药领域[1-8]。超声频率20-40kHz是工业常用频段,频率是影响气穴强度及加工效果的关键参数。
文中引用多个研究,涉及超声与激光电镀微观组织、环境污染物降解、纳米气泡辅助氧化、蛋白质酶解改性及镁合金表面强化,强调气泡动力学及气泡数密度随频率和功率变化的复杂性[4,9-16]。
2. 气泡动力学分析
基于经典Rayleigh-Plesset模型,探索了理想不可压缩流体中包气泡壁的运动,通过修正静水压、表面张力、粘度、声阻尼、重力及浮力的影响,建立描述气泡半径随时间变化的非线性微分方程。重要变量包括初始气泡半径给定6μm,声压幅值1.3×10^5 Pa,声速1497 m/s及频率20、30、40kHz。
关键结果: 模拟显示气泡最大膨胀半径随频率降低显著增加:20kHz气泡最大半径51.4μm(初始的8.6倍),30kHz为38.0μm,40kHz仅31.6μm。气泡半径与气穴强度正相关,气穴强度随频率增大而显著下降[page::1,2]。
此物理机制解释了低频声波因周期长允许气泡充分膨胀存储能量而产生更强的冲击效应,也为后续实验设计提供了理论基础。
3. 实验设计与荧光分析
采用对羟基苯甲酸(TA)作为羟基自由基探针,结合Hitachi F7000荧光光谱仪测量荧光强度及峰面积,反映⋅OH产量及气穴强度。配置详见图3,实验体系包含多自由度支架、超声发生器、磁力搅拌器和样品杯。
分别在20kHz、30kHz、40kHz频率下,以600W功率作用5分钟测定荧光信号。荧光分析基于⋅OH与TA反应生成强荧光物质TAOH,从而量化反应产物,具备快速、简单、经济优势[page::2,3]。
4. 气穴对TC17钛合金表面的改性实验
TC17钛合金因其比强度高、耐热耐腐蚀性能优异,广泛应用于航空发动机叶片等关键部件。通过激光共聚焦显微镜、扫描电子显微镜(SEM)等手段观察超声处理前后表面高程、粗糙度、微观形貌及微硬度变化。
初始样品表面可清晰看到机械加工痕迹,粗糙度1.06μm,表面高度差5.772μm,微硬度373.7 Hv,为对比基准[page::3,4]。
---
三、图表深度解读
图1:气泡半径随时间的变化
- 描述:图1绘制了20、30、40kHz频率下,两个超声周期内气泡半径随时间变化曲线。
- 解读:20kHz气泡表现出最大幅度扩张(峰值51.4μm),30kHz和40kHz依次减小,末尾气泡振荡频率也更低,波动衰减显著。显示频率降低提供更长周期时间,利于气泡膨胀。
- 联系文本:验证气泡动力学模型,体现低频超声更有利于能量积累,助推更激烈的气穴效应。
- 局限:模拟为理想条件,实际流体中气泡分布及相互作用复杂,图1未涉及气泡云集体效应。

---
图2:荧光分析示意图
- 描述:过程示意图展示超声波工具头在水中产生气泡,气泡膨胀和破裂过程中产出⋅OH自由基与TA反应生成TAOH,诱发荧光信号。
- 解读:直观说明了荧光分析测定气穴强度的原理与方法。
- 联系文本:支持荧光分析方法的快速、灵敏测定,体现⋅OH产量与气穴强度正相关。

---
图3:实验平台实拍
- 描述:照片显示超声波发生器、传感器、磁力搅拌器和荧光测量设备布局。
- 解读:展示实验的真实设备布置,体现多自由度调节确保定位,搅拌器实现均匀声场及气泡分布。
- 联系文本:为实验数据的准确性提供保证,进而且改善对荧光信号影响的均衡性。

---
图4:钛合金表面初始高度图
- 描述:色彩映射高程图,显示机械加工痕迹,峰谷高差明显。
- 解读:定量展示未处理金属表面的粗糙及高程差,形成后续比较的基础状态。
- 联系文本:验证原始表面需改进的明显需求,也为改性效果变化提供视觉证据。

---
图5:超声气穴改性原理示意图
- 描述:示意图及局部放大展示工具头作用于材料表面,气泡膨胀破裂产生微射流及局部塑性变形。
- 解读:揭示超声气穴改性技术的物理作用机制,包括微塑形和材料表面粗糙度降低过程。
- 联系文本:直观说明传导路径和具体改性动力学,有助理解表面性能改善背后的物理机理。

---
表2:荧光分析实验结果
| 超声频率 (kHz) | 荧光强度 | 荧光峰面积 |
|----------------|-----------|------------|
| 20 | 355.4 | 24895 |
| 30 | 225.2 | 15871 |
| 40 | 274.0 | 19130 |
- 20kHz频率下,荧光强度和峰面积最高,30kHz最低,40kHz中间偏上。
- 解释了气穴强度随频率变化的非线性关系,40kHz在化学产物生成上优于30kHz,推测与气穴云动范围和空间分布相关。
---

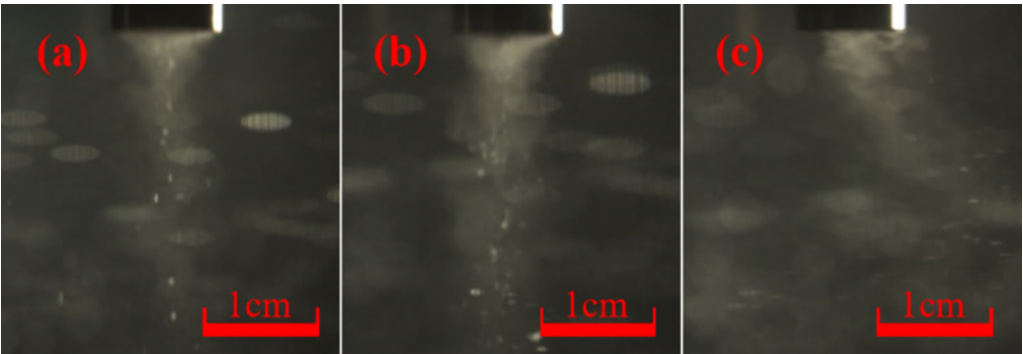

图6:不同频率的气穴云位置与形态
- 描述:三幅高速摄影图片,展示不同频率下气泡云的空间分布。
- 解读:20kHz气穴云密集集中,40kHz气穴云分散成锥形覆盖更广区域。
- 联系文本:说明低频气穴强度高但空间集中,高频气穴数量多且分散,可能导致40kHz荧光反应强于30kHz的原因。

---
图7:搅拌对荧光指标的影响
- 描述:曲线图比较不同频率下搅拌与否对荧光强度和峰面积的影响。
- 解读:搅拌显著提升所有频率下荧光指标,且趋势与数值模拟一致。
- 联系文本:显示搅拌促进气穴云均匀分布,提高自由基接触机会,有效反映气穴整体强度。

---
图8:超声改性前后钛合金表面SEM图
- 描述:(a)未改性表面明显机械加工裂纹痕迹;(b)20kHz改性后,表面明显平滑,裂痕减少。
- 解读:气穴改性显著提升表面均匀度,有效消除加工残留应力与缺陷。
- 联系文本:验证机械加工表面经气穴改性后获得微观形貌优化,辅助提升机械性能。

---
图9:表面粗糙度改变量
- 描述:三频率下改性前后粗糙度对比柱状图,降低率分别为20kHz最大(~42.4%)。
- 解读:气穴微射流和冲击波有效削减表面粗糙,粗糙度降低关联气穴频率递增而效果递减。
- 联系文本:反映气穴改性过程对表面形貌的改善规律,与数值模拟气泡半径趋势吻合。

---
图10:改性后表面高度图
- 描述:三频率分别对应的不同颜色映射图,展示表面高差逐级下降。
- 解读:20kHz处理下,表面高度差最小,形貌均匀性提升显著。
- 联系文本:进一步佐证低频超声对提升表面光洁度的明显作用,强化了机械性能提升的基础。

---
图11:微硬度变化
- 描述:柱状图表示改性前后不同频率下TC17微硬度及增值部分。
- 解读:微硬度在20kHz频率下提升最大(由373.7 Hv提升至414.06 Hv,增幅约10.8%),且增硬效果随频率升高逐渐减弱。
- 联系文本:符合气泡动力学及材料力学理论,气穴能量促使微观塑性变形,晶粒细化和位错密度增加导致材料硬度提升。

---
四、估值分析
本报告为材料科学研究,估值分析部分不涉及传统金融估值模型。报告通过数值模拟与实验对比分析推导气穴强度与频率的定量关系,间接估计超声频率对表面改性效果的影响。
核心就是:
- 数值模拟(Rayleigh-Plesset方程)计算气泡半径变化,推断气穴强度。
- 荧光分析定量测量⋅OH产量,测度化学效应强度。
- 表面微观形貌、硬度和粗糙度测量,反映机械性能变化。
此多层次验证综合构建了超声气穴效应强度及其对材料性能改性的“估值”。
---
五、风险因素评估
报告未直接讨论风险因素,但结合内容可见潜在因素:
- 测量误差或设备影响:如探头损坏、荧光仪校准误差。
- 气穴云动态分布不均:可能导致实验重复性差异,搅拌装置改善但未完全消除。
- 气泡模型假设局限:理想流体假设无法完全反映复杂工况,可能轻微影响模拟准确度。
- 材料表面异质性:不同批次或初始表面状况或影响改性均匀性。
- 超声持续作用可能导致材料损伤:报告未提及长时间使用的副作用,需要进一步验证。
无缓解措施详细描述,但采用多次测量平均和搅拌改善均匀性是部分措施。
---
六、批判性视角与细微差别
- 模型与实验不完全一致:荧光强度在40kHz高于30kHz,未完全符合气泡动力学的预测,表明气泡数量与空间分布也影响气穴效果,体现复杂性。
- 实验条件局限:功率固定600W,时间仅5-25分钟,缺少不同功率和时间参数的全面对比。
- 材料取样与表面初态影响或未充分讨论。
- 对长期性能提升机制和耐久性不用足够重视,无疲劳寿命长周期测试。
- 未展开对表面化学成分变化或氧化层影响的分析,仅关注物理形貌与硬度。
整体研究严谨,但建议未来加强对多变量交互作用及材料耐久性能的深入评估。
---
七、结论性综合
本研究系统结合了数值模拟、荧光定量分析、高速摄像可视化和材料表面实验,全面阐释了超声频率对气穴效应强度及其对TC17钛合金表面微结构和机械性能的影响规律。
- 数值模拟显示20kHz频率产生最大的气泡膨胀半径(51.4μm,初始的8.6倍),气穴强度与频率呈强负相关。
- 荧光分析测试证实,20kHz下⋅OH产量最高,表明最大化的化学反应活性;搅拌提高均匀性和数据稳定性,强化20kHz气穴优势。
- 高速摄影揭示气穴云形态随频率不同呈现出密集集中或分散广泛差异,解释了30kHz和40kHz荧光数据的非线性现象。
- 表面SEM和粗糙度分析表明,20kHz频率处理后钛合金表面机械加工痕迹显著消除,粗糙度降低42.4%,高度差减少45.1%,进一步提升了表面质量。
- 微硬度测定结果显示20kHz超声气穴处理使TC17硬度提升约10.8%,其改性效果随频率增高逐渐减弱,机理基于气穴引发的微塑性变形、晶粒细化和位错增生。
- 研究为超声气穴频率的选择提供了理论和实践指导,强调低频超声更适合实现有效的表面强化改性,适用于航空航天等高性能部件。
总之,该研究深化了超声气穴技术在材料表面工程领域的科学理解和应用潜力探索,尤其在控制超声频率实现材料性能的定向提升方面具备重要理论和应用价值。
---
