新型多换能器超声反应器设计及映射方法 [page::2][page::3]

• 反应器容积20L，含44个33kHz换能器，分布于四面墙壁。

- 使用空化活性计于4个水平面共计100个点采样，平均6次测量确保数据稳定。

• 结合RO4染料降解试验验证空化强度的化学效应。

250 W功率下空化强度空间分布 [page::4]

• 4个平面均出现空化强度高低区域，最大值依次为300、320、370及340 Cavins。

- 空化强度呈空间非均匀分布，但明显优于传统单换能器设计，消除空化活性指数指数衰减。

• 多换能器发射超声波形成叠加，促进空化均匀度和强度提升。

RO4染料降解与空化强度的对应关系（250 W）[page::5][page::6]

• 染料降解与空化强度空间趋势高度吻合，最高降解达21.3%-29.5%之间，最低降解趋近于零。

- 反映空化产生的自由基与热效应对染料分解的驱动作用，支持测量方法的可靠性。

400 W功率下空化强度与染料降解提升 [page::5][page::6][page::7]

• 空化强度最大值提升至320-410 Cavins，均值也有显著提升。

- RO4降解最大值提升至15.5%-32.1%，整体动力学加快。

• 功率提升导致空化泡数量和强度均增加，提升自由基产率。

单边换能器启闭对空化和降解的影响（250 W及400 W） [page::7][page::8][page::9][page::10]

• 关闭两面换能器(总半量)后，空化强度显著降低并分布更不均，最低达158 Cavins。

- 对应降解率最大仅约10.5%（250 W）和12.7%（400 W），明显劣于全开状态。

• 强调多换能器协同作用对增强空化均匀性和强度的核心作用。

超高功率1000 W下的空化与降解表现[page::11]

• 超高功率导致染料降解反而下降至最高21.6%，低于400 W峰值。

- 主要归因于气泡云屏蔽和“缓冲效应”，降低空化强度和能量传递效率。

• 体现超声功率存在最佳区间，过高功率反而不利氧化效能。

研究结论总结 [page::11]

• 多换能器设计显著改善空化强度空间分布均匀性，比传统单换能器改善明显。

- 超声功率对空化效能影响显著，推荐中等功率400 W为最佳操作点。

• 空化活性计测量结果与RO4染料降解实验数据高度一致，验证了测量与反应性能之间的关联。

- 本研究为超声反应器工业放大设计提供了关键工艺参数和能效评估方法，具有较强应用价值。

资深金融分析师对《Mapping of $20\mathrm{L}$ capacity ultrasonic reactor using cavitation activity meter and dye degradation》的详尽分析报告

---

1. 元数据与概览

• 报告标题：《Mapping of $20\mathrm{L}$ capacity ultrasonic reactor using cavitation activity meter and dye degradation》

- 作者：Shubham Joshi, Chandrodai Agarkoti, Parag R. Gogate

• 机构：Department of Chemical Engineering, Institute of Chemical Technology, Mumbai, India

- 研究主题：超声化学反应器的气蚀强度分布测量及验证，基于多发射器20升级超声反应器

• 核心论点与目标：

本文介绍了一种新设计的20升容量超声反应器，配备44个超声发射器，通过“气蚀活性计”在不同水平层面测量局部气蚀强度，并利用染料（Reactive Orange 4, RO4）的降解作为化学验证手段。研究重点在于揭示气蚀活动的空间分布，验证多发射器系统如何影响气蚀强度的均匀性和强度，进而为超声反应器的规模放大与设计优化提供实证依据。[page::0,1]

---

2. 逐节深度解读

2.1 引言部分

• 关键论点：

- 气蚀作用（cavitation）是超声化学强化的根本，涉及局部高温高压及自由基的产生。
- 声波在液体介质中形成空穴，空穴的增长及坍塌释放能量，驱动化学和物理过程。
- 超声场的频率和功率，以及液体物理化学性质（粘度、蒸气压、表面张力）共同影响气蚀的强度与分布。
- 气蚀区域通常集中在发射器附近，且单一发射器产生的气蚀分布不均，限制规模放大。
- 多发射器系统有潜力通过声波叠加改善气蚀强度的均匀分布。

• 推理依据：

- 基于文献综述展示单发射器设计在实验室和中试规模中的局限性。
- 指出空穴产生和崩塌的非均匀性以及声波在介质中的衰减和干涉现象。

• 数据点：

- 相关研究（Mhetre et al.）指出48个发射器和2400 W功率的72升超声反应器气蚀更均匀。
- 本研究20升反应器虽体积较小，但采用44发射器和0.582 W/cm²的功率密度，功率密度高于前者0.25 W/cm²。[page::0,1]

2.2 材料与方法

• 材料：

- 染料：Reactive Orange 4 (RO4)，水中溶解性好，化学结构为单嗪二氯三嗪基染料，吸收峰490 nm。

• 反应器简介：

- 容量20升，316不锈钢，尺寸25x25x31 cm。
- 配置四面共44个发射器（每面11个）工作频率33 kHz。
- 反应器装水量为19升，运行温度30℃。
- 设计允许各面发射器单独或组合启停，用以研究多发射器协同效应。

• 测量方法：

- 利用气蚀活性计监测声学气蚀强度，量化单位为Cavins（1 Cavin≈0.001292 W/cm²）。
- 测量点分布在反应器4个等距水平面（距底部6、13、20、27 cm）。
- 在每平面按25个点（间隔5 cm）进行定点测量，连续采集多次数据取均值确保精度和重复性。

• 测定染料降解：

- RO4于pH=2的条件下，固定浓度20 ppm，30分钟超声作用。
- 使用UV-Vis分光光度计（490 nm）测量降解效率，位置同气蚀计。

• 方法论核心：物理气蚀强度与化学降解效率的对比验证气蚀分布的真实性和应用价值。[page::2,3,4]

2.3 结果与讨论

2.3.1 气蚀强度250 W工况分布（图3）

• 观察：

- 每个水平面不均匀存在高低气蚀强度区，高点约270-370 Cavins，低点160-270 Cavins。
- 垂直方向从上到下，最大气蚀强度波动幅度更大。
- 气蚀峰值多靠近中部区域，部分峰值紧贴发射器墙面。

• 原因解析：

- 多发射器产生声波叠加效应，形成空间声波驻波及局部共振，导致强弱区域交替。
- 气泡群聚合、空穴集群互动影响局部气蚀稳定性。
- 相比传统单发射器，气蚀活动较均匀，无明显死区。

• 数据意义：

- 平均气蚀强度范围230-305 Cavins，空间变异率约±20%，显示设计有效缓解单发射器气蚀强度随距离快速衰减问题。[page::4]

2.3.2 RO4染料降解250 W工况（图4）

• 观察：

- 同样呈现高低降解区划分，最高降解区可达约21-29.5%，最低可低至接近零。
- 降解分布趋势与气蚀强度图匹配，表明物理气蚀直接驱动化学反应效率。
- 染料降解受pH=2酸性条件优化，确保羟基自由基浓度最大化。[page::5,6]

2.3.3 气蚀强度400 W工况分布（图5）

• 观察：

- 气蚀强度普遍高于250 W，最大高达410 Cavins，最低也明显提升。
- 空间气蚀分布依旧不均，但高低对比幅度增大。

• 原理：

- 增加功率使发射器声波振幅增大，诱发更多气泡产生且坍塌频率提升。
- 气泡数目增多导致更强烈的空穴互作用，整体气蚀强度提升。
- 但需警惕过高功率导致空穴积聚形成“缓冲层”效应，反而降低单个空穴能量释放。[page::5,7]

2.3.4 RO4染料降解400 W工况（图6）

• 对应关系：

- 色素降解水平总体上升，最高点降解可达32.1%。
- 最低降解区也有所提升表明更多区域被气蚀覆盖。
- 增功率增强自由基生成，提升分解速率，符合文献实验结果。

• 功率优化建议：

- 最大功率使用需权衡空穴聚集所致反效果，合理选择最优操作功率，实现反应效率最大化。[page::6]

2.3.5 单面双墙22发射器250 W工况（图7）

• 实验Ⅰ：

- 关闭墙面2和4，开启墙面1和3发射器，考察气蚀波交互及覆盖效果。
- 气蚀强度深度和均匀度下降，最高约232 Cavins，低强度部分范围扩大及明显增加。

• 意义：

- 多发射器四面同时工作显著提升并均匀气蚀强度。
- 单对墙体运行难以覆盖全容积，产生较多死区和低活跃区域。

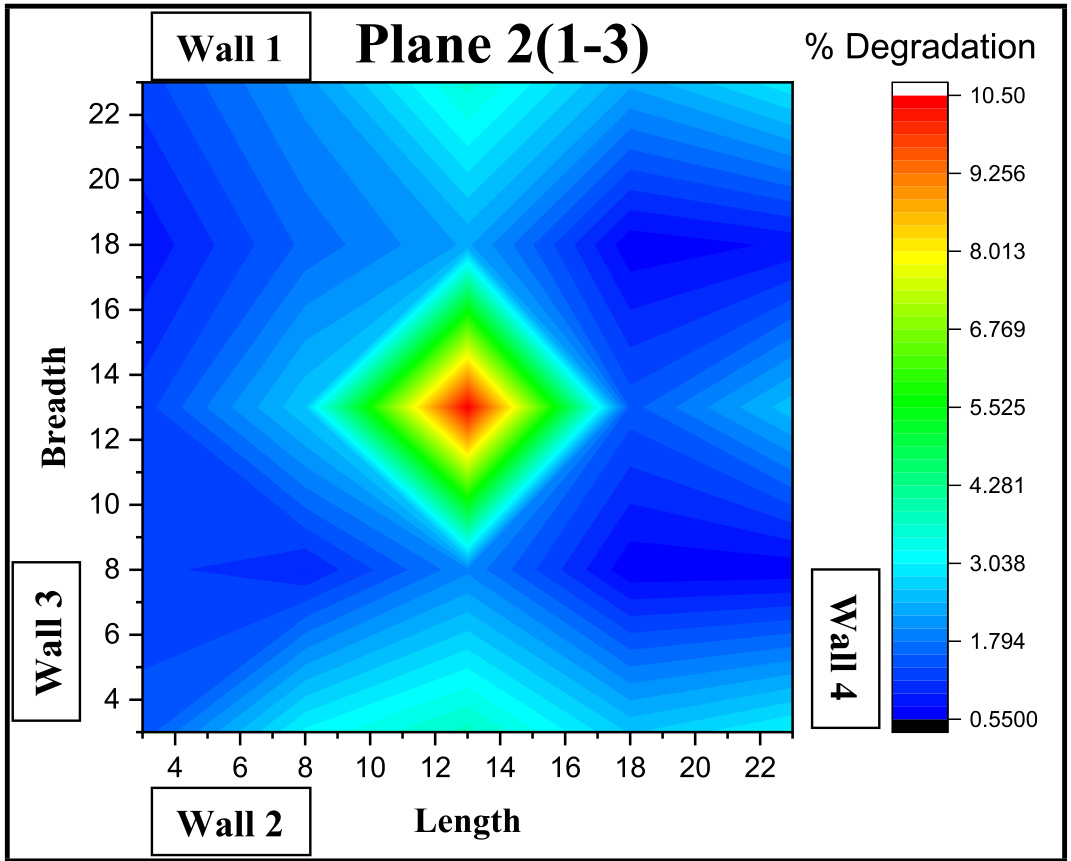

• 对应染料降解（图8）：

- 降解率下降，最高约10.5%，空间覆盖受限。
- 中央局部叠加效应仍存，表现较单个发射器好，但总体性能受限。[page::7,9]

2.3.6 单面双墙400 W工况（图9）

• 提升显著：

- 气蚀强度最高至350 Cavins，较250 W显著增强。
- 结构性分布不均同样存在，低强度区依然是非发射器墙面所在区域。

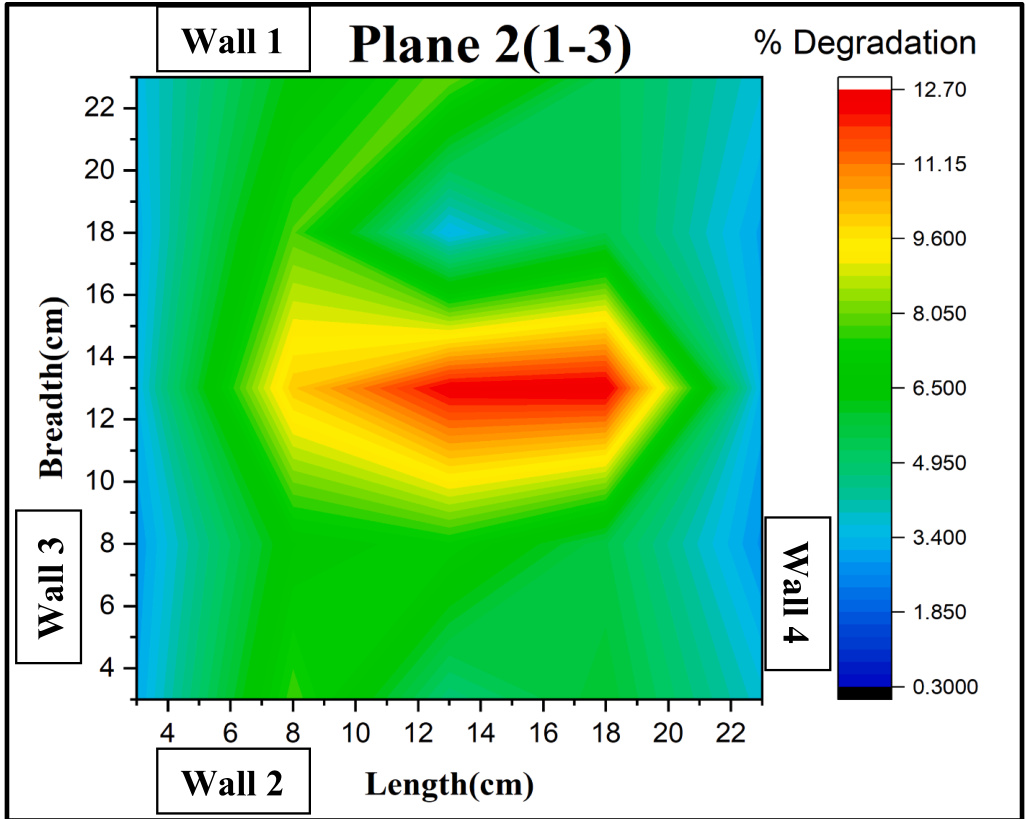

• 染料降解（图10）：

- 最大降解12.7%，比250 W有所提升，展示功率效应普适性。

• 实验总结：

- 强调功率提升带来的气蚀强度和化学反应效率的成比例增强，但受限于发射器分布。[page::9,10]

2.3.7 1000 W工况染料降解（图11）

• 结果：

- 最大染料降解仅约21.6%，低于400 W峰值32.1%。
- 降解均匀性总体维持。

• 分析：

- 过高功率导致空穴云形成，产生缓冲及能量传递衰减效应。
- 气泡聚集反射阻挡超声波，效能反而降低。
- 同时支持文献关于超声功率存在最优值的观点。

• 启示：

- 工业放大需科学选择功率，避免简单追求高功率，需结合发射器设计与流体动态。[page::10,11]

---

3. 图表深度解读

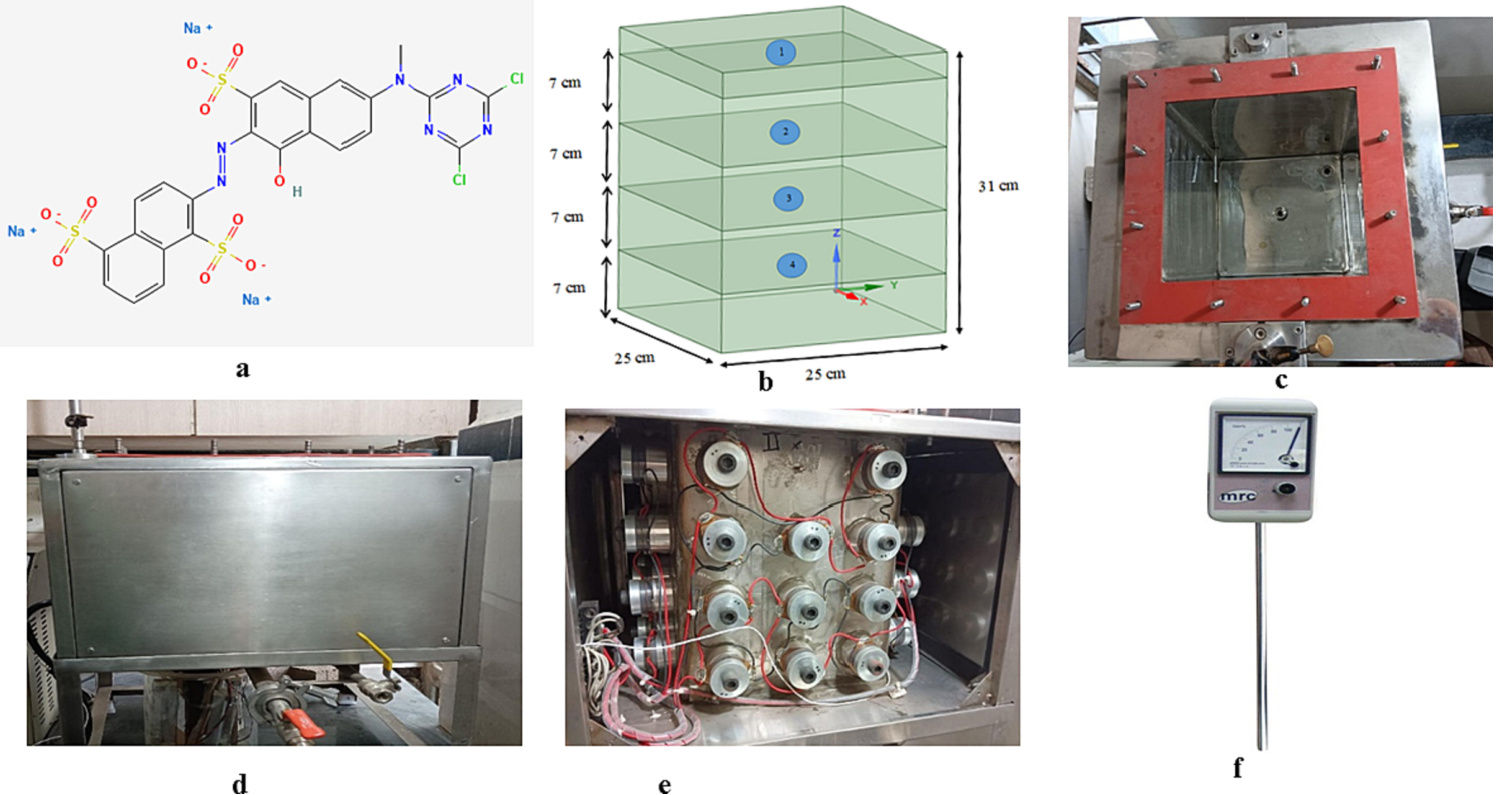

图1（化学结构及设备示意图）

• 展示RO4化学结构，及20L超声反应器实际构造和布局，包含超声发射器布置和气蚀计探头。

- 结构清晰，利于理解实验布局的空间设计，尤其在后续多个水平面和多点测量解析中关键。[page::2]

图2（反应器测点分布示意）

• 布设4个平面，25个点/平面，用于气蚀强度和染料降解的多点空间测量。

- 点间隔5cm，覆盖反应器25x25 cm底面积，合理确保统计数据精度及空间分辨率。

• 设计确保全面覆盖，避免漏测导致数据失真。[page::3]

图3与图5（250 W与400 W功率气蚀强度分布）

• 彩色等高图显示各平面空间气蚀强度差异与聚集特征。

- 250 W整体偏低且波动幅度较小，400 W整体值拉升，波动幅度加大。

• 多发射器设计避免了传统单发射器急剧衰减，波纹式高强低强带表明声波干涉复杂，促进均匀性良好。[page::4,7]

图4与图6（250 W与400 W功率RO4降解分布）

• 降解分布与对应气蚀强度图高度耦合，印证物理气蚀影响化学效应。

- 400 W时整体高低明显提升，最大降解达32.1%，底部空间最低染料降解也升高。

• 确证功率对化学反应的调控能力，强化设计多发射器系统以提升加工均匀性与效率。[page::6,8]

图7与图9（单面双墙发射器开/关条件不同功率气蚀强度）

• 说明发射器数目与空间分布对整体气蚀影响显著。

- 同时工作四面44发射器时气蚀强度分布更均匀且强度更大。

• 功率提升仍有效，但覆盖范围受限。

- 对比直观揭示投影设计优化方向。[page::9,10]

图8与图10（对应单面双墙发射器对染料降解的影响）

• 验证物理气蚀分布对化学效应的直接影响。

- 区域性气蚀活动高低对应染料降解率提高或降低，适用性强。

• 化学验证增强实验的实用价值。[page::9,10]

图11（1000 W工况染料降解）

• 降解率相较400 W有所下降，示意功率过高反而导致效能下降。

- 论证空泡云效应抑制气蚀效应的理论假设。

• 重要提示功率优化阈值，避免大功率盲目应用。[page::11]

---

4. 估值分析

本报告非典型金融研究报告，无市值估值等内容，本文的“估值”即为设计参数优化和反应器性能分析。

• 主要“估值”方法：

- 实验测量气蚀强度（Cavins）对应的功率输入和多发射器布局。
- 化学验证（染料降解率）与气蚀强度进行耦合映射。

• 输入变量分析：

- 超声频率固定为33 kHz。
- 输入功率调节250 W、400 W及1000 W。
- 发射器数量和工作面控制（全44个、单对面22个）。

• 结论性推断：

- 气蚀强度与染料降解均在400 W时获得最高效率及较均匀空间分布（相对最大降解32.1%）。
- 1000 W功率作用下效率下降，提示存在功率最优值。
- 多发射器配置显著提升气蚀分布均匀性及化学降解效果，是规模化超声反应器设计关键。

• 模型简述：

本研究类似于多变量实验设计，通过物理量（气蚀强度）及化学指标（染料降解率）映射多重操作参数空间，给出了较清晰的优化“估值”框架。[page::0-11]

---

5. 风险因素评估

• 潜在风险：

- 功率过大导致泡云效应：形成缓冲层降低气蚀能效，染料降解率反而减低，存在功率过载风险。
- 气蚀非均匀区：尽管多发射器设计较好缓解，但局部空间依旧存在气蚀强度波动，可能导致反应效率不稳定。
- 设计复杂性与成本：44个发射器布置及控制复杂，规模放大时对系统运行稳定性和维护提出挑战。
- 测量误差与结果推广性：气蚀强度仅通过气蚀活性计和染料降解间接测得，未使用声化学发光等其他方法做验证，可能存在测量偏差。
- 工况限定：所有实验均为静态液体、固定温度、pH条件，未考虑动态流态和工业真实复杂环境。

• 缓解策略：

- 功率优化：确定最优功率段使用。
- 多发射器协同调整以减少局部死区。
- 日后实验建议动态流态和其他气蚀测量手段联合使用。

• 发生概率：气蚀分布非均匀性为基本物理现象，难完全消除，功率过大风险常见于高功率超声应用，需谨慎控制。[page::0-11]

---

6. 审慎视角与细微差别

• 偏见及假设审视：

- 作者对多发射器均匀气蚀分布持肯定态度，但部分区域仍存在显著强度偏低，未完全消除非均匀性，需谨慎看待“无死区”表述。
- 功率增大导致效率下降的论述提示非线性复杂，单纯功率追求不可持续，报告中对此华丽词句略少，建议更明确阐述功率优化机制。
- 气蚀测量手段有限，只用气蚀计和染料降解两种方法，未集成声化学发光等多维验证，方法单一可能限制结果普适性。

• 内部潜在矛盾：

- 250W工况下部分平面气蚀强度相较其他高功率状态出现过高峰值，可能源自测量误差或空间局部峰值未充分解释。

• 细节优化空间：

- 建议未来加入流动工况研究，考虑液体动力学对气蚀效应的影响。
- 定量评估多发射器间波的相位关系，进一步优化波形叠加效应。
- 多指标联合判定气蚀活性，提升数据的可信度。

• 整体专业度强，但可更详尽阐述操控参数边界及模型假设。[page::0-11]

---

7. 结论性综合

本研究创新性地设计并实验验证了一个配备44个发射器、容量20升的多发射器超声反应器，利用气蚀活性计和RO4染料降解两种指标，在不同操作功率（250 W、400 W、1000 W）和不同发射器开启状态下（全开、单面双墙开启）进行四个垂直水平面及多个空间点的系统性映射，揭示了：

• 多发射器设计显著改善气蚀强度的空间分布，不同于传统单发射器产生的强烈衰减和非均匀性，有效减少死区，提升整体气蚀活性。

- 气蚀强度峰值与化学降解峰值高度对应，验证气蚀物理效应对反应器化学反应的直接驱动作用。

• 400 W功率操作时，气蚀强度及RO4染料降解达到最大，证实存在操作功率最优点，功率进一步增大至1000 W时效能反而降低，体现气泡云效应与能量衰减。

- 仅启用两面22个发射器时，气蚀强度及染料降解均明显低于全开状态，彰显多发射器多面辐射对均匀化及效率的重要性。

• 本研究为超声反应器的规模放大设计提供了分布规律和优化参数的实证基础，具有较强的行业应用指导意义。

- 后续研究建议探索动态流态工况、不同形状反应器气蚀分布的影响及多种气蚀测量联合验证，进一步完善多发射器超声反应器的设计理论和应用技术。[page::0-12]

---

总体评价

该研究内容全面，实验设计合理，数据详实，图表清晰，理清了气蚀物理强度和化学降解效率间关系。报告坚持客观理性，结合文献深入探讨了设备设计和操作参数对气蚀均匀性和强度的影响，给出了明确实际操作指导，但在功率最优区间机制以及测量工具多样化方面仍有细节充实空间。整体对超声反应器的产业化规模化应用具有重要参考价值。

---

附：报告主要图示图片

• 图1：设备构造与材料示意

• 图2：测点分布示意

• 图3：250 W气蚀强度分布

• 图4：250 W RO4降解率分布

• 图5：400 W气蚀强度分布

• 图6：400 W RO4染料降解率分布

• 图7：250 W 单面双墙气蚀强度

• 图8：250 W 单面双墙染料降解

• 图9：400 W 单面双墙气蚀强度

• 图10：400 W 单面双墙染料降解

• 图11：1000 W 染料降解分布

---

本分析基于报告内容及提供图片，保持客观专业，请参考。
[page::0,1,2,3,4,5,6,7,8,9,10,11,12]
