Major Space Weather Risks Identified via Coupled Physics-Engineering-Economic Modeling

框架概览：从地球物理到经济损失的五模块耦合 [page::3]

• 五大模块：地电场危害、资产暴露（EHV网络）、资产脆弱性（变压器易损性曲线）、系统可靠性、系统性经济影响映射 [page::3][page::4]

- 核心思路：用SECS+MT阻抗估计地电场 → 沿输电线积分为EMF → LPm求解网络GIC → 基于有效相电流（IE-GIC）和对数正态脆弱性估计故障概率 → 用Voronoi服务区+Ghosh逆映射为逐日直接与供给链放大后的总损失 [page::3][page::27][page::33]

EHV 地理电网构建与暴露映射 [page::6]

• 数据来源与流程：OpenStreetMap 子站点 + HIFLD 传输线 → 以电压等级（161–765 kV）构建节点/母线并据此确定变压器类型与母线结构 [page::29][page::6]

- 不确定性处理：对变压器配置、接地电阻、线电阻、是否装设阻断器等进行蒙特卡洛采样，2,000+ 次模拟用于输出分布化暴露结果 [page::32][page::35]

极端地电场与线路感应电压（图示）[page::8]

• 极值拟合：对历时峰值采用幂律尾分布拟合，生成1/100、1/150、1/250年情景的地电场场景；250年场景峰值局部可达 ~31 V/km（局部热点）[page::3][page::8]

- 感应电压：最严重情况下线路感应电压可达 ~1.3 kV，暴露热点集中在五大湖、上中西部与东北沿海 [page::7][page::8]

变压器易损性与可靠性建模（Fragility）[page::5]

• 危害指标：使用“有效相GIC”（IE-GIC）作为热应力度量，较中性电流更能反映线圈热点加热与继电保护误动风险 [page::5][page::33]

- 脆弱性模型：对数正态脆弱性曲线，基准中位容量 θ0 取75 A/ph（TPL-007 指导），对数散布 β∈U(0.25,0.50) 并结合年龄相关的 Weibull 降级（样本化年龄分布）实现蒙特卡洛故障概率估计 [page::37][page::38]

验证：与2024年“Gannon”风暴的TVA 观测比对 [page::7]

• 时域/频域验证：时域相关系数 |r| 在 0.02–0.56 之间，预测效率 PE 变化大（个别监测点为负），频域一致性在低频段（<0.004 Hz）最佳，说明模型捕捉了主导变压器加热的慢变分量 [page::7][page::48][page::50]

- 误差来源：磁场插值（SECS）、MT阻抗稀疏性、监测点位置、子站母线/接地未知等均会放大不确定性，故采用分布式结果报告而非单一确定值 [page::45][page::46][page::48]

主要定量结果：受影响规模与日损失（含图） [page::11]

• 100年事件（中位数估计）：约 4 百万居民受影响、约 1.0×10^5 家企业受扰，直接日损 ~0.8 亿美元，总日损 ~1.4 亿美元（含供应链放大）[page::9][page::11]

- 250年事件（中位数估计）：受影响人口 ≈ 6 百万，受影响企业 ≈ 155,000，直接日损 ≈ $1.2B，含供给链的总日损 ≈ $2.1B（95% CI 给出不确定区间）[page::9][page::11]

行业分布：受损行业与政策优先级指向 [page::12]

• 日损主要集中在：金融与房地产、专业及其他服务、贸易与运输、教育娱乐与制造业；政府、农业、采掘等暴露相对较低 [page::12]

- 政策含义：按价值-风险（value-at-risk）优先在高脆弱性热点部署GIC监测、选择性加固、改进接地、以及制定运行程序（如临时换网或负荷降载）[page::13]

可移植性与局限（用于国家级替换要点）[page::13][page::14]

• 若移植到他国：替换本地MT阻抗/磁场网络、替换高压电网地理数据与子站清单、替换本地分行业/细分地区经济数据与投入产出表即可完成同构评估 [page::13]

- 当前保守与缺陷：尾部外推、缺乏详细资产注册表、未建模电网后续级联动态与恢复时间（导致估计偏低），未显式建模关键设施备份与生产率异质性 [page::14]

工具链与开源资源 [page::25]

• 数据与代码：作者公开了分析代码仓库与数据（GitHub / Zenodo），利于复现与扩展 [page::25]

以下为对“Major Space Weather Risks Identified via Coupled Physics-Engineering-Economic Modeling”报告的逐条、深入剖析与图表解读，结构化分节，尽量覆盖报告中每一项关键论点、数据、假设、方法和结论，并对表/图中的信息进行细致解析与溯源标注（括号内为引用页码）。

一、元数据与总体概览（引言与报告概览）

• 标题与作者：报告题目为 “Major Space Weather Risks Identified via Coupled Physics-Engineering-Economic Modeling”，第一作者 Edward J. Oughton，合作者包括 Dennies K. Bor、Robert S. Weigel 等，来自 George Mason University、University of Cape Town、USGS 与 NCAR 等机构。[page::0]

- 主题与目标：报告提出并实现一个“端到端”的耦合框架（物理—工程—经济），旨在把太阳/地磁驱动（hazard）通过地电场和电网响应，最终映射为对人口、商业与国民经济的日度损失估计，从而为政策与运营提供“价值-风险”（value-at-risk）量化指标。[page::2]

• 核心结论摘要：以美国为示例，报告估算在一次 250 年重现期的强烈地磁风暴期间，因变压器热损害导致的日度总损失（含供应链放大）约为 21 亿美元/日（95% 置信区间 18.4–23.4 亿美元/日），并估计超过 600 万人口与约 155,000 家企业受影响；作者同时强调框架可移植到其他国家以支持国家级决策与投资优先级设置。[page::1] [page::9]

二、框架总体结构（逐节精读）

• 总体流程：报告把风险评估组织为 “hazard → exposure → vulnerability → socio-economic impact” 的级联模块（见图示）。具体模块包括：地电场危险性模块（磁场插值 + MT 阻抗转换）、电网资产暴露模块（将地电场沿输电线积分得到 EMF 并用 LPm 求解网络 GIC）、资产脆弱性模块（基于有效相间 GIC 的对数正态脆弱曲线）、以及宏观经济模块（Voronoi 服务区分配与 Ghosh 逆矩阵的供应链传递）。该框架通过蒙特卡罗方法在工程与脆弱性参数上引入不确定性，从而得到损失分布而非单一情景值。[page::3] [page::5]

三、逐模块深度解析
1) 危险性（Geoelectric Field Hazard Module）

• 方法与数据：使用 SECS（spherical elementary current systems）方法将区域磁力计数据插值到空间网格，然后使用频域磁电阻抗张量（MT impedance tensors）将磁场转换为地表水平 geoelectric E(ω,x,y)，随后逆傅里叶得到时域序列；对于极端值使用幂律尾部分布拟合得到 100、150、200、250 年重现期情景。[page::27] [page::3]

- 关键数值：报告给出在 100、150、250 年情景下的峰值地电场大致为 ~25、~27、~31 V/km（在热点区域，如五大湖与美国东北沿海可达这些峰值），并指出诱发的线路电压在最严重情景下可达 ~1.3 kV。报告还用 2024 年“Gannon”暴风（观测峰 ~12 V/km）作为参考对比。[page::7] [page::8]

• 假设与局限：地电场重构依赖历史磁暴样本（波形、频谱）与区域 MT 数据，幂律尾部外推受数据稀疏性的限制，因此极端尾部估计具备不确定性并在局限节中被明确为谨慎处理的来源之一。[page::14] [page::27]

2) 资产暴露与 GIC 计算（Grid Asset Exposure & GIC Calculation）

• 网络构建：使用 OpenStreetMap 与 HIFLD 数据集构建连续美国的 EHV（≥161 kV）网络（约 60,000 个变电站候选点），以电压等级决定母线（busbar）和变压器类型（GSU、GY–GY、autotransformer 等），并用 3% 的长度放大因子修正线路弧垂/曲率来估计线路电阻。[page::29] [page::6]

- LPm 求解：将地电场沿线路积分得到段 EMF，再转换为 Norton 等效电流源 jnk = Vnk / Rnk，构建含接地导纳 Ye 与网络导纳 Yn 的方程组 (Yn + Ye) Vn = Je 并用 Cholesky 进行高效求解，从而得到节点电压、支路电流与中性点接地电流 IN。[page::33] [page::32]

• 图示支持：图 2 显示了所构建的全国 EHV 地理网络（输电线路与变电站分布），该图支撑作者对空间异质性暴露的论述（北部、中西部与东北存在更高暴露）并用于后续 GIC 计算。[page::6]

- 嵌入图 2：
[page::6]

3) 脆弱性与变压器失效建模（Grid Asset Vulnerability Module）

• 危害指标：作者使用“有效相间 GIC（IE-GIC）”作为热应力指标，它不仅考虑中性电流 IN，而是通过高压/低压绕组电流与电压比（turns ratio）去估计实际加在绕组热点处的热应力，从而比仅使用中性电流更能代表损伤风险（见 Supplement Eq. S8）。[page::5] [page::33]

- 脆弱性函数：变压器故障概率采用对数正态（lognormal）脆弱曲线 Pfail = Φ[(ln IE-GIC − ln θ0)/β]，中位容量 θ0 以 TPL-007 所建议的 75 A/ph 热应力阈值锚定（即该值对应 50% 故障概率），而对数散布 β 在 [0.25,0.50] 间作为不确定性采样。[page::37] [page::39]

• 年龄退化：年龄相关的退化通过 Weibull 分布建模（参数采样 ηage∈[30,50] 年，Bage∈[1,3]），并且作者基于车队数据显示 55% 变压器年龄 >33 年，进而将年龄效应作为降低容量的因子（最多降低 40%），此项对故障概率有显著向上推升作用。[page::37] [page::38]

- Monte Carlo：在变压器配置（类型、数量）、接地电阻（0.1–0.2 Ω）、线路电阻与阻断设备存在性等参数上进行蒙特卡罗采样（示例次数为数千次直至 95% CI 收敛），从而得到失败子站的空间分布与不确定性区间。[page::32] [page::39]

• 辅助图：图 S4（Supplement）通过一系列曲线展示了散布、阈值与年龄如何影响脆弱性与故障概率（例如散布增大使得在低 GIC 下的概率更高；年龄增长整体使阈值 θ(t) 降低）。该图对理解敏感性非常重要。[page::40]

- 嵌入图 S4：
[page::40]

4) 社会经济影响模块（System Reliability and Socio-Economic Impact）

• 服务区与经济分配：使用 Voronoi tessellation 将每个 EHV 变电站设为服务区种子点，再把人口（2020 Census）与企业建立数（SUSB）按 ZCTA 下钻并用建筑用地权重（NLCD）做 dasymetric 分配到服务区。[page::34] [page::36]

- 直接损失与总损失：直接的日度部门损失由该子站服务区内的日度 GDP（州级 GDP 按 NAICS 与 establishment density 下钻并除 365 得到日值）确定；随后用 Ghosh 逆矩阵（供应侧 IO，supply-driven）将直接损失放大为总损失以反映供应链扩散。[page::34] [page::36]

• 报告给出行业分解，表明金融与房地产业、专业及其他服务、贸易与运输、教育娱乐和制造业在日度损失中占比最大，而农业、采掘等行业暴露较小（见图 6）。[page::9] [page::12]

- 嵌入图 6（行业分布）：
[page::12]

四、关键图表逐一深度解读（重点图表）

• 图 1（框架示意图）：展示五个主模块（地电场危险、网格暴露、网格脆弱性、系统可靠性与经济影响），并用箭头标注数据/参数如何级联传递，图旨在说明方法的模块化与可移植性（可用于替换 MT、网格或经济数据以适配他国）。该图位于主文 Figure 1（插图路径见下）。[page::4]

[page::4]

• 图 2（地理 EHV 网络）：清晰表明输电线路与变电站的空间分布，视觉上可辨识美国东北、五大湖区以及中西部的 EHV 集中带；这直接支持后文关于地电场与网络拓扑共同驱动局部风险“热点（hotspots）”的说法。[page::6]

[page::6]

• 图 3（地电场极值与线路电压，100/150/250 年情景 + Gannon 事件）：左列为栅格化的 E-field 峰值（色标对数尺度），右列为诱发线路电压分布（按线路着色）；解读要点：1) 空间异质性显著，北部与东北沿海最严重；2) 随重现期上升，局部极值从 ~25→31 V/km 上升，诱发的线路电压在热点可超过 100 V，甚至接近或超过 1 kV（局部最高显示 ≥1000 V 色阶）。该图支撑了后文变压器暴露与局部失效概率上升的空间论断。[page::8]

[page::8]

• 图 4（子站故障概率地图，100/150/200/250 年）：使用圆点尺寸/颜色编码每个子站的故障概率等级（>50% 为热点），显示 Wisconsin、Minnesota、Upper Midwest 与东北沿海聚集高概率点；图同时用不同电压等级的线色区分线路，提示高压走廊亦影响暴露分布。此图将物理危险（E-field）与电网拓扑耦合后的“风险地图”直观化，是政策与运营规划中用于定位高价值-风险（value-at-risk）站点的实际工具。[page::10]

[page::10]

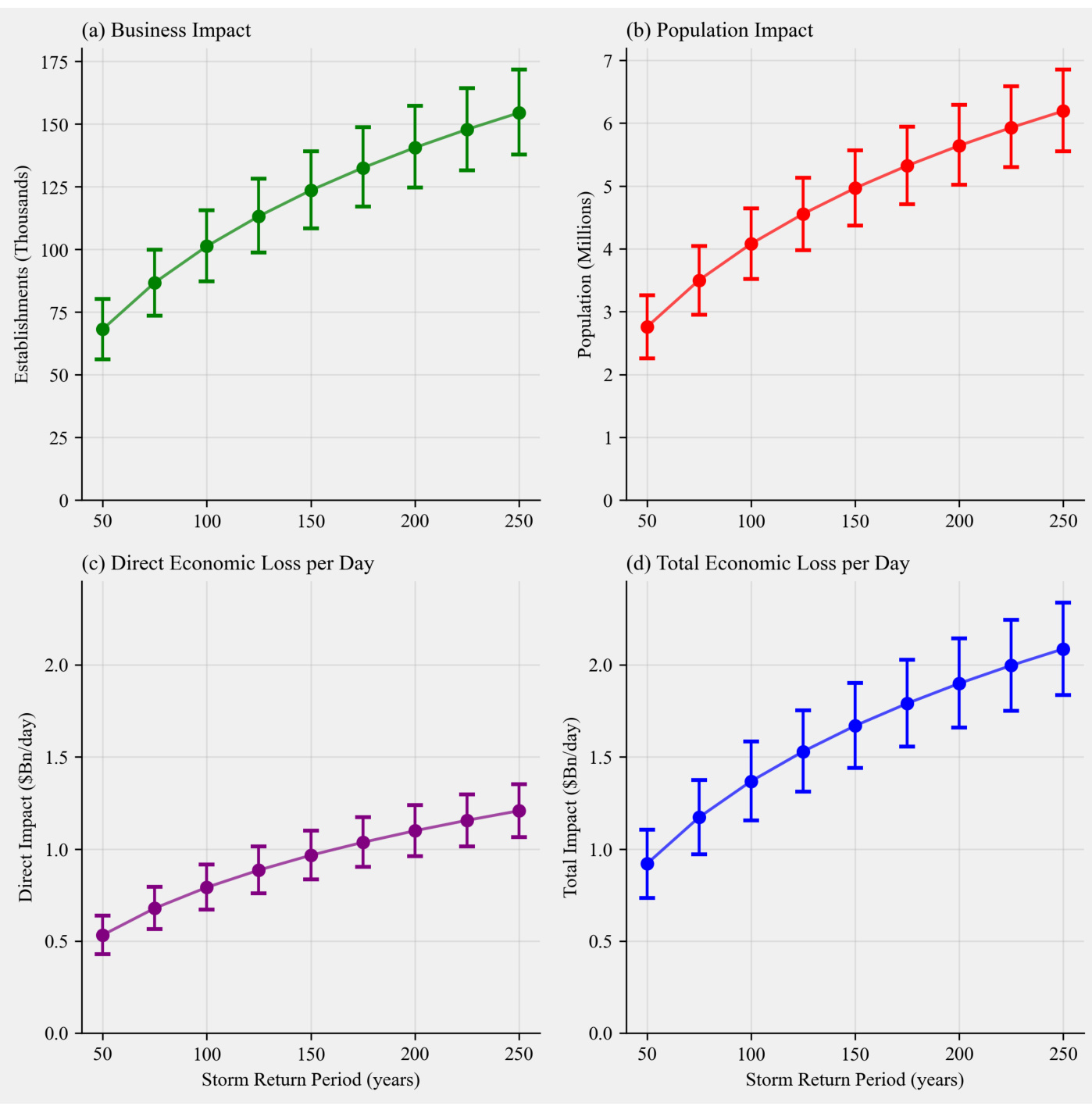

• 图 5（受影响企业、人口与（直接/总）日度经济损失随重现期增加）：四个子图表示企业数（千家）、人口（百万）、直接损失（$Bn/day）与总损失（$Bn/day），均随重现期从 50→250 年呈系统性上升。关键定量点：100 年事件——约 4 百万人口受影响、~100k 家企业、直接损失 ~0.8 Bn$/day、总损失 ~1.4 Bn$/day；250 年事件——约 6 百万人口与 ~155k 企业受影响、直接损失 ~1.2 Bn$/day、总损失 ~2.1 Bn$/day（文中以 250 年情景的 2.09 Bn$/day 为主要陈述）。这些数值体现了端到端耦合后得到的经济尺度与不确定区间（图中以误差棒展示）。[page::11]

[page::11]

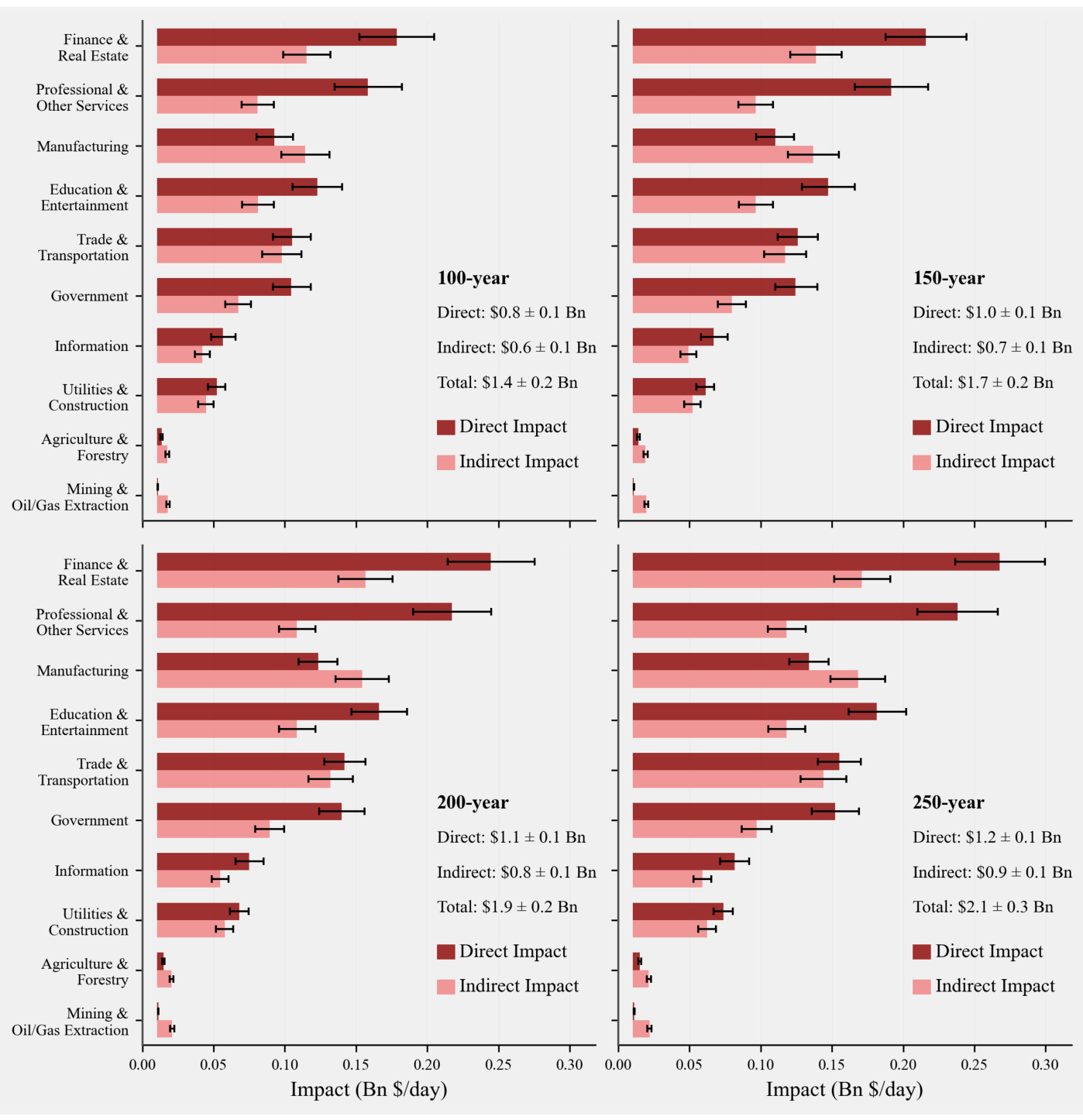

• 图 6（行业分布的直接与间接损失，100/150/200/250 年）：条形图按行业分解直接（深色）与间接（浅色）损失，并标注每个情景的总直接/间接/总和数值。可观察到金融与房地产、专业与其他服务对日度损失贡献最大，间接/直接比率在情景间相对稳定，表明缩小停电范围或缩短恢复时间将按比例减少总损失（这为成本-效益评估提供简明量化依据）。[page::12]

[page::12]

五、模型验证（Gannon 2024 案例与方法互比）

• 验证数据与方法：使用 2024 年 5 月 “Gannon” 风暴中来自 Tennessee Valley Authority（TVA）与 NERC 的 GIC 监测数据对模型进行端到端验证，验证维度包括：时域的 Pearson 相关与预测效率（PE），以及频域的功率谱密度（PSD）与 squared coherence 分析，以评估模型对支配变压器加热的低频成分的捕捉能力。[page::7] [page::16]

- 验证结果概括：时域相关与 PE 在站点间差异较大（相关 |r| 从 0.02 到 0.56；PE 从 −52 到 0.12），但频域一致性显示在低频（<0.004 Hz，即周期 >4 分钟）上模型与观测具有较高的相干性，说明 LPm+SECS+MT 链条在决定性低频内容上表现更好，而短周期峰值常被保守低估（因此对损伤估计取保守态度是合理的）。[page::7] [page::48]

• 数据驱动（alpha–beta）与物理方法对比：作者将一个数据驱动的 alpha–beta 回归（基于 “Gannon” 事件训练并引入地理/导电性因子）与物理 LPm 模型在 200 km 区域平均尺度作比较，结果显示两者在区域平均量级上相关系数约 0.72，RMSE 约 14–18 A（在不同重现期稳定），说明数据驱动的快速方法在区域筛选与热点识别上可作为计算高昂物理模拟的替代或辅助，而 LPm 在点位分辨率与细节上更强（训练泄露问题需注意）。[page::51] [page::52]

- 关键图（S11 比较）：
[page::53]

六、估值与不确定性（Valuation / Sensitivity）

• 估值方法：经济估值并非折现型的长期 DCF，而是日度损失估算；直接损失按服务区日度 GDP 加以求和，间接损失通过 Ghosh 逆（供应驱动）放大，报告给出直接/间接与总损失区间并用蒙特卡罗传播物理/工程不确定性以得置信区间。[page::34] [page::36]

- 关键输入与敏感性：主敏感参数包括地电场极值拟合的幂律尾指数、变压器中位容量 θ0（采用 75 A/ph）、脆弱性散布 β、接地电阻（0.1–0.2 Ω）、变压器年龄分布与退化函数、以及线路/变压器电阻与阻断设备概率（表 S1）。表 S1 与 S2 在补充材料中详细列出这些参数的采样分布与基线值，供复现与敏感性分析使用。[page::35] [page::39]
- 嵌入表 S1（参数示例摘录）：见文中 Table S1（位于补充材料页 35）[page::35]

七、风险因素与局限性（报告识别与作者自我批判）

• 报告列出的主要限制：1) 极端尾部外推受历史数据与幂律假设限制；2) 许多工程参数（具体变压器登记、接地电阻、阻断设备布置）属专有或受安全限制，因而全国尺度上只能以概率分布采样表示；3) 未建模网络重配、运行时序响应（resequencing）与电网级级联动力学（如电压崩溃、频率失稳），这些忽略可能使经济损失估计偏低；4) IO 模型使用聚合化的日度 GDP 分配，未显式建模关键设施的备用电（数据中心、医院）或部门内异质性。[page::14] [page::13]

- 潜在影响：作者明确指出由于未建模的级联与系统动态，给出的损失估计应被视为下界（lower bound），即真实极端事件在某些条件下可能导致更大的系统级影响与更长期的经济后果。[page::14]

八、批判性视角（基于报告内容的审慎评价）

• 优点（报告内部支持）：方法模块化、数据与代码公开（GitHub/Zenodo 链接），并进行了事件级别验证（Gannon）；将地球物理到经济影响端到端耦合并给出不确定性区间，是该领域的重要进步并直接回应国家策略制定需求。[page::25] [page::2]

- 需谨慎之处（基于报告已披露的假设与限制）：
- 极端尾部外推高度依赖幂律拟合与样本外延，若未来更丰富的磁暴数据或三维导电率模型被用作输入，结果可能发生系统性调整；报告已承认并建议未来耦合模型到天体物理数值模拟以拓宽场景空间。[page::14]
- 变压器中位容量 θ0 直接以 TPL-007 的 75 A/ph 作为锚定，虽然合规但并未对不同制造商/型号的热响应进行更细分，这会影响对“危险-故障”关系的精细刻画；若能引入更多实测变压器热模型或厂商数据，脆弱性估计可信度将提升。[page::37] [page::35]
- 未建模电网实时调度与保护动作（如有计划的网络重配或防护装置动作）可能显著改变故障传播路径与影响时间尺度，因此政策或运营建议应以此估计为参考而非确定性断言。[page::14]

九、结论性综合

• 综合要点：作者构建了一个可移植的端到端框架，从地磁驱动出发经地电场、线路 EMF、LPm 网络求解、有效相间 GIC 与对数正态脆弱性、最后映射到 Voronoi 服务区的部门日度 GDP，再用 Ghosh IO 放大得到总损失分布，最终得出在 250 年重现期情景下美国日度总损失约 2.09 Bn$/day（95% CI：1.84–2.34 Bn$/day），并估计 ~6 百万受影响人口和 ~155k 家企业（上述数据/结论在文中多处被引用并在图 5/6 与补充材料进行了可视化与不确定性展示）。[page::1] [page::11] [page::12]

- 政策含义：框架可为电网运营者指示 GIC 传感器布局、优先硬化或部署阻断设备的位置，为监管/规划提供成本-效益基础，并为金融/保险部门提供更物理约束的应力测试输入；同时作者建议将结果作为下界并推进与电力行业的深入数据分享以提升本方法的精度与可信度。[page::13] [page::14]

• 最后评述（方法学价值）：报告在学术与政策交叉的风险评估上构建了一个“可复现且模块化”的范例，既能用于国家层面的优先治理，也为不同国家基于各自地质、电网与经济结构的替代实现提供了明确路径与所需替换数据项（MT、网格数据、经济 IO 表等）。作者并公开了代码与数据路径，便于同行复现与扩展研究。[page::25] [page::13]

若需，我可以：

• 针对某一章节（如 LPm 实现细节、脆弱曲线参数敏感性或 Ghosh 逆的行业传导假设）做更数学化或可复现性更强的逐步解读并列出复现步骤与关键代码片段（并指出在补充材料中对应的方程/表格页码）；[page::33] [page::27]

- 为决策者准备一页式概览（含地图与关键数字摘要、政策行动优先级与推荐的低/中/高成本缓解选项和预期收益）；[page::13]

• 基于公布的 GitHub/Zenodo 仓库（链接在文末）核查并演示如何在别国情形下替换 MT 与网格数据进行本方法导入与快速运行。 [page::25]
