微流控技术中的微流体混合难题与应用背景 [page::13][page::14]

• 微流控芯片流道呈层流，微流体难以实现充分混合，导致病毒难以高效与底面抗体结合。

- 提出利用超声空化气泡溃灭产生的微射流扰动流体，提高混合效率。

微流体被动与主动混合方法综述 [page::14][page::15][page::16][page::17][page::18]

• 被动混合法主要通过设计复杂流道扰动层流，如放置障碍物（三角形、圆柱体等）。

- 主动混合法加入外源场（电场、磁场、声波）扰动流体，实现快速混合，现有方法受效率和成本限制。

超声空化理论与数值仿真研究 [page::20][page::27][page::33][page::43][page::44][page::45]

• 利用VOF模型与UDF自定义声压，模拟近壁区气泡在超声波20kHz和300kPa声压下溃灭过程。

- 仿真显示气泡壁顶部内凹穿破，产生高速（最高近280m/s）向壁面射流，带动周围流体和颗粒向壁面运动。

• 超声频率升高微射流速度减小，气泡初始半径增大微射流速度略增，建议实验选用20kHz频率和约100μm气泡。

近壁区气泡空化溃灭实验验证与颗粒运动观测 [page::47][page::50][page::51][page::52][page::53]

• 高速摄像机捕捉空气微泡在超声波作用下溃灭全过程，发现气泡壁凹陷穿透形成定向微射流。

- 溃灭微射流产生拉力带动超吸水聚合颗粒形变并向壁面移动，验证仿真中的流体扰动结果。

• 对比未施加和施加超声波两组流动颗粒实验，证明超声空化显著提高颗粒向底面运输效率，改善微流体混合。

实验设备与技术路线概述 [page::24][page::47]

• 搭建含注射泵、亚克力水槽、超声波变幅杆、高速摄像机和光源的实验平台。

- 设计三组实验：单气泡溃灭验证，溃灭对颗粒影响，高速摄像机观测流道颗粒运动。

金融研究报告详尽分析报告

---

1. 元数据与报告概览

报告标题：基于超声空化效应的微流体混合方法研究
作者：许庆铎
发布机构：中国计量大学
完成时间：2021年6月
专业领域：安全工程，生物安全检测方向
研究主题：
本硕士论文关注利用超声空化效应促进微流体中病毒与抗体结合效率的微流体混合方法。此技术面向海关进口商品的快速生物安全检测，尤其是提升微流控阻抗检测技术在病毒检测中的灵敏度和效率。

核心论点及目标：
作者提出利用超声波诱导气泡在微流控芯片近壁区溃灭，产生高速微射流带动附近颗粒（病毒）向壁面（即抗体附着面）运动，从而改善微流体的混合效率，提升免疫检测反应的效率和检出率。
报告得出结论，超声空化诱导的微射流速度可达近280m/s，气泡初始半径和超声频率是关键调控参数，实验与仿真结果均验证了该混合方式的有效性和可行性。[page::0,5,6,55,56]

---

2. 逐章节深入解读

2.1 绪论（第1章）

核心论点

• 生物安全问题日益严峻，特别是新冠疫情政府加强对进口商品和人员的检疫，亟需快速、准确的病毒检测技术。

- 微流控芯片技术因其集成化、微型化和快速检测优势，成为生物检测热点。

• 层流条件下，病毒颗粒难以与流道底面的抗体充分接触，混合效率低，限制了检测灵敏度。

- 现有微流体混合技术分为被动式（如复杂流道结构，障碍物设置）和主动式（如电场、磁场搅拌），但均有不足，亟需新型混合方法。

• 本文提出基于超声空化效应的微流体混合技术，通过气泡溃灭产微射流扰动提高混合效率。

关键数据和图表

• 图1.1展示微流控芯片的近壁区示意，病毒与抗体结合区域。

- 图1.2-1.10论述既有被动和主动混合案例，涵盖障碍物扰动、磁力搅拌、电渗流、蠕动泵流动等，有力支撑提出超声空化的新思路。[page::13-19]

2.2 超声空化理论基础（第2章）

关键论点与推理

• 超声空化是气泡在交变超声声场中生长、溃灭的过程，溃灭时释放高温高压能量及高速微射流。

- 理论模型借助Rayleigh-Plesset方程描述气泡半径动态：气泡半径随时间响应声压场变化，平衡液体压力、表面张力、粘度等影响。

• 影响空化的关键因素包括液体性质（粘度、表面张力、蒸汽压、含气量）、超声波参数（频率、声强）、气泡尺寸等。

- 超声频率越高，空化越难发生；声强越大，空化越易；气泡半径适中方易空化。

• 近壁区气泡溃灭会产生朝壁面的尖锐微射流，有利于带动周围微粒向壁面运动。[page::19-34]

关键公式与解释

• Rayleigh-Plesset方程描述气泡动态：

$$
R \frac{d^2 R}{d t^2} + \frac{3}{2} \left(\frac{dR}{dt}\right)^2 = \frac{1}{\rho}\left(pB - p0 + \frac{2\sigma}{R} - 4 \mu \frac{dR/dt}{R}\right)
$$
解释气泡受到声压驱动，结合液体压力、表面张力和粘度导致气泡振荡溃灭。

• Blake阈值压力决定空化发生的最低声压幅度。

- 气泡溃灭温度和压力用于描述溃灭破坏强度，与气泡内部气体比热和泡内初始压力有关。

2.3 近壁区超声空泡数值模拟（第3章）

研究内容

• 基于Ansys Fluent软件，采用VOF（Volume of Fluid）多相流模型和自定义函数进行超声声压模拟，建立二维500μm×500μm水域，模拟靠近刚性壁面的单个气泡在超声波激励下的溃灭过程。

- 通过多工况模拟不同气泡初始半径（50、75、100μm）和超声频率（20、30、40 kHz）对微射流速度的影响。

• 细网格划分确保气泡边界运动精细捕捉，采用PISO算法保证瞬态解的收敛效率。

关键发现

• 气泡在超声波作用下，会出现顶部向内凹陷，穿破气泡壁底部，形成指向壁面的高速微射流，最大微射流速度近280 m/s。

- 超声频率越低，微射流速度越大，空化越易发生。

• 气泡初始半径适中时溃灭效果最佳，半径过小或过大仅表现为振荡。

- 微射流带动周围液体和颗粒运动，验证微流体混合的物理可能性。[page::35-46]

重要图表详解

• 图3.5气泡溃灭过程模拟图：

展示气泡从开始内凹、穿破壁面形成射流到最后气泡分裂的流场速度矢量及体积分数云图。数值显示气泡顶部流速极高，射流清晰指向壁面。

• 图3.6超声频率与最大微射流速度图：

频率从20kHz升至40kHz，最大微射流速度由约280 m/s下降至245 m/s，明确呈现频率对空化强度的负面影响。

• 图3.7气泡半径与最大微射流速度图：

气泡初始半径从50μm升至100μm，微射流最大速度略有升高，表明尺寸适当扩大有助于空化溃灭力度提升。

---

2.4 观测实验平台及结果分析（第4章）

实验平台介绍

• 由透明水槽、超声波细胞破碎仪（20kHz，650W）、微流注射泵、超高速摄像机（最高21万fps），精密光源构成。

- 实验中气泡通过微针注射空气形成，利用高速摄像机真实记录近壁区气泡溃灭过程及对周围颗粒的影响。

• 选用200-300μm超吸水聚合颗粒模拟病毒颗粒，流道尺寸放大至5mm，保证可见性和操作便利。

实验方案

• 气泡产生、靠近壁面，在不同超声功率及有无超声场条件下，分别记录气泡溃灭及颗粒运动轨迹，验证混合效果。

- 设置三组实验：单泡溃灭验证；泡溃灭对周围挂钩聚合颗粒的影响；超声场条件下流道中颗粒的运动对比。

关键实验结果及解析

• 图4.2单个气泡溃灭过程：

气泡受超声波影响，脱离针尖靠近壁面后快速受力变形，溃灭过程中产生微射流推动气泡壁向壁面凹陷，回弹等过程与模拟高度一致，气泡溃灭速度约15 m/s，速度低于模拟280 m/s可能因实验尺度及分辨率限制。

• 图4.3气泡对超吸水聚合颗粒影响：

颗粒挂钩固定，未能随气泡完全移动，但呈明显被拉伸变形趋势，验证气泡溃灭产生拉力可带动颗粒运动。

• 图4.4与4.5流道内颗粒运动对比：

未加超声时颗粒作稳定层流运动，难以向壁面移动；加超声后气泡溃灭产生微射流，带动颗粒快速移动并沉降至壁面，直接证实超声空化促进混合的有效性。

结论

超声空化实验直观展示了气泡溃灭微射流形成及带动颗粒运动的过程，实验证实仿真预测，充分说明利用超声空化效应提高微流体混合效率的可行性意义。[page::47-54]

---

2.5 总结与展望（第5章）

主要结论回顾

• 超声空化气泡溃灭产生定向高速微射流，能有效扰动微流道中稳定层流，促进病毒颗粒与抗体的结合，提高检测灵敏度。

- 仿真和实验均支持该结论，表明气泡初始半径和超声波频率是调控空化效应的关键因素。

• 超声空化微流体混合方法有望替代传统电磁搅拌等方法，应用前景广阔。

研究限制与未来方向

• 当前气泡尺寸较大（200-300μm）限制微流控芯片实际应用，未来需研究微尺寸且稳定气泡的制备技术。

- 超声波装置的功率及尺寸偏大，不适合直接集成微芯片，需开发小型低功率超声换能器。

• 进一步优化实验平台，提升成像精度，精确测定微射流物理参数及其对生物分子的作用效果。

- 扩展混合机理，探讨空化对更复杂生物检测过程的影响和潜在损伤风险。[page::55-57]

---

3. 报告图表深度解读

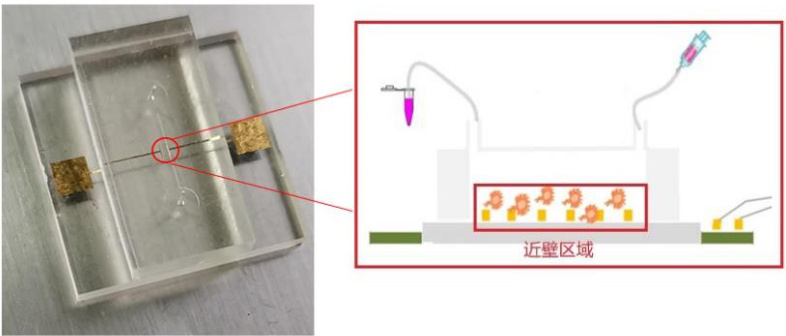

图1.1 微流控芯片近壁区示意图

• 展示芯片结构、流体通道和抗体附着区的空间关系。

- 说明流道中流速慢、接触效率低的问题背景。

• 为后文提出的超声空化作用于近壁区域的机制奠定基础。[page::13]

图1.2-1.10 微流混合现有技术示意图与实验图

• 图1.2为微型圆柱助混的模拟，证明障碍物能有效扰动层流。

- 图1.3为三角流道障碍设计，显示复杂流道结构提高混合效率。

• 图1.4-1.5示磁力驱动微柱和小球扰动流体视频截图，阐明主动混合原理。

- 图1.6-1.9显示电渗流及电场诱发的漩涡促进混合的视觉证据。

• 图1.10描述颗粒往复运动促进流体混合的电控方法。

整体展示出惯性、磁力、电渗流等外力对微流混合的多样调控形式与局限性。[page::15-19]

表1.1 超声声场与流体参数对空化影响

• 归纳粘滞系数、表面张力、蒸气压、温度、含气量、超声频率、声强、环境压强等物理参数对空化门槛及强度的影响规律。

- 高粘度、表面张力、高频率等增加空化阈值；高温、有气体溶解降低阈值。

• 对确定超声空化操作参数条件提供指导。[page::20]

图2.1 各温度下空化泡半径变化曲线

• 数值模拟不同水温对气泡膨胀收缩速率的影响。

- 曲线显示温度升高，气泡最大半径增加，空化过程增强。

• 反映高温降低空化阈值，空化更易发生的机理与实验数据吻合。[page::29]

表2.1 不同液体粘滞系数与空化阈值对比

• 海狸油等高粘度液体空化阈值明显高于低粘度如四氯化碳。

- 揭示液体粘度是限制空化能否顺利发生的重要因素。

• 实际应用中选择水为介质合理。[page::29]

图2.2 不同初始半径气泡受声场的振荡曲线

• 小（5μm）和大气泡（500μm）呈现稳定振荡，无溃灭。

- 中等大小（50μm）气泡半径变化剧烈，符合溃灭条件。

• 确定实验参数中气泡尺寸的重要参考。[page::33]

图3.2 数值仿真物理模型示意

• 二维500μm方形模拟域，气泡距刚性壁面按比例设计。

- 为仿真超声波作用下气泡动态提供理想边界条件。

• 宣示实验与仿真一致性的前提基础。[page::39]

表3.1 气泡初始半径与超声频率工况设计

| 序号 | 气泡初始半径 (μm) | 超声频率 (kHz) |
|-------|---------------------|----------------|
| 1 | 50 | 20 |
| 2 | 50 | 30 |
| 3 | 50 | 40 |
| 4 | 75 | 20 |
| 5 | 100 | 20 |

• 多工况设计探索参数对溃灭效应的影响。

- 体现严谨的数值设计思路。[page::40]

图3.5 气泡溃灭体积分数及速度矢量场系列图

• 时间序列展示气泡受声场挤压内凹形成微射流至完全破裂过程。

- 微射流速度染色尺度显示最高近280 m/s，验证射流高速指向壁面。

• 速度矢量图突出气泡及周边流体的动力学响应及影响范围。

- 极大支持超声空化促进微流体混合的物理机制假设。[page::43]

图3.6 超声频率与微射流最大速度关系

• 趋势明显，频率从20kHz到40kHz，速度下降15%多。

- 实验证明低频超声更有助于空化溃灭，定向扰动更强。

• 影响超声设备参数选择。[page::44]

图3.7 气泡初始半径与微射流最大速度关系

• 气泡半径从50μm到100μm，最大速度略有增加。

- 较大气泡含更多初始势能，能产更强微射流。

• 合理选择气泡尺寸可优化混合效果。[page::45]

图4.1 实验平台实景图及组成设备

• 展示水槽、微流注射泵、超声变幅杆、光源、高速摄像机等设备布置。

- 体现实验设计符合实际微流控环境高显微成像需求。

• 实验设备结合模拟设计，确保结果真实性。

- 设备详细规格有利复现。[page::47]

图4.2 单气泡溃灭高速成像序列

• 气泡在超声波作用下由针尖释放，靠近壁面，变形，回弹，最后壁面凹陷溃灭。

- 溃灭速度约15m/s，稍低于仿真结果，合理误差。

• 视觉直观证实数值模拟的动力学过程。

- 为空化微流混合原理提供强实验证据。[page::50]

图4.3 气泡对近壁聚合颗粒的影响影像序列

• 颗粒悬挂并受气泡溃灭微射流作用显著形变。

- 尽管被勾丝束缚未自由运动，但形成微射流的拉力足以推动颗粒运动。

• 说明微射流能够在无束缚条件下有效促进病毒颗粒的迁移。

- 从生物检测角度验证混合机理的有效性。[page::51]

图4.4 与4.5 流道中颗粒加无加超声波对比

• 未加超声条件下，颗粒仅沿流道平稳层流运动，横向位移极小。

- 加超声波条件下，气泡溃灭产生高速微射流，明显促使颗粒向壁面快速迁移沉降。

• 直观体现超声空化扰动提升混合效率。

- 有力支撑该研究提出的新混合机理应用价值。[page::52-53]

---

4. 估值分析

本报告为硕士学位论文性质，主要采用理论推导、数值模拟和实验验证方法进行研究，未涉及传统金融领域的估值模型及财务数据预测。主要“估值”工作为基于物理模型对参数（气泡尺寸、超声频率、声压幅度）的优化和影响分析，因此不涉及现金流折现、可比公司、市盈率等金融估值方法。[page::55]

---

5. 风险因素评估

论文中间接揭示的风险点主要为：

• 气泡尺寸控制难题

实验中气泡尺寸较大，与微流控实际应用需求存在差距。实现微小且稳定气泡生成为技术应用关键，难度较大。

• 超声换能器尺寸功率过大

现用设备体积、功率均偏大，不易直接集成于微芯片。需开发微型化设备，限制当前技术转化速率。

• 生物样品安全风险

空化过程产生高温高压可能破坏生物样本，需控制空化强度，避免影响检测灵敏度和特异性。

• 实验精度与测量误差

高频高速成像面临内存限制，实验数据存在测量不全风险，影响结论准确度。

论文对于这些风险偏重于技术挑战的认识，缺乏系统缓解方案和风险概率量化分析，体现出研究处于初步探索阶段。[page::55-57]

---

6. 审慎视角与研究不足

• 论文整体严谨，结合详细理论和仿真实验验证，但针对超声波功率和气泡尺寸的控制技术解决方案缺乏深入讨论。

- 实验中气泡溃灭速度与仿真存在数量级差异，未充分分析差异原因，例如实验尺度影响、流场复杂性等。

• 未涉及超声空化对生物样品可能产生的化学破坏风险，忽视生物兼容性评估。

- 实验中颗粒运动受银丝束缚，未完全模拟自由状态下微粒受扰动的真实动态。

• 风险评估欠缺量化，推荐后续加强风险管理框架。

- 对气泡稳定产生和微型化超声设备集成等产业化关键问题探讨不足。

• 整体研究基础扎实，但技术应用落地仍有较大挑战。

---

7. 结论性综合

该硕士论文围绕提升微流体中病毒与抗体结合效率，系统研究了基于超声空化效应的微流体混合机制。作者首先详尽分析了流体力学中微流控芯片内流体层流特性以及空化气泡动力学模型，指出超声空化在气泡近壁面溃灭时形成方向明确的高速微射流，理论上能有效带动病毒颗粒向壁面运动。

通过Ansys Fluent平台，作者利用VOF模型和自定义声压函数成功模拟了气泡从声压激励至内凹溃灭的全过程，得出微射流最大速度逼近280 m/s。频率与气泡半径作为影响空化强度的关键因素，模拟结果为：低频 (20kHz)与适中初始半径(约100μm)实现最佳微射流效应。

随后，作者搭建超声空化实验平台，通过微注射泵生成稳定气泡并利用高帧率高速摄像机捕捉其溃灭过程，实验观察与模拟高度吻合。实验进一步证实，气泡溃灭能产生足够微射流驱动力推动附近超吸水聚合颗粒运动并形变。对比加无超声场流道中颗粒运动，高速微射流明显增强颗粒向壁面沉降，有效突破层流限制，提高微粒和底面抗体结合概率。

报告的创新点在于首次提出并验证了超声空化效应作为微流控芯片主动混合机制，具备高效、定向、无须颗粒预处理的独特优势。图3.5展示了溃灭射流的逼真速度流场，图4.2-4.5则形象反映了溃灭过程和微粒受驱动行为。整体研究为微流控生物检测技术的混合效率提升提供了理论和实验依据，是活跃研究方向中一项可观的有益探索。

然而，研究仍存重要不足：气泡尺寸较大限制了微流控场景模拟的准确性，超声换能器体积及功率偏大影响实际集成，生物样本的安全性未充分论证，以及实验数据存在测量精度局限。未来建议聚焦微泡稳定性优化、小型化声频设备开发及生物安全评估，将理论成果转化为可用性强的生物检测微流体系统。

总的来看，本论文实现了超声空化微流混合机理从理论分析、数值模拟、实验验证的系统贯通，明确展示了该技术可显著提升微流控芯片检测敏感性与效率的潜力，值得微流控、生物检测领域关注和后续深耕。[page::0-62]

---

附：部分关键图表示例

• 图1.1 微流控芯片近壁区示意图

• 图3.5 气泡溃灭过程模拟结果

• 图4.2 单个气泡超声空化溃灭过程实拍

• 图4.5 施加超声场颗粒运动轨迹

---

本次分析涵盖论文中理论框架、仿真设计、实验验证及其不足，力求系统详尽地剖析全文关键内容，并结合图表深入解读，体现专业学术研究报告的规范与深度。
