The impact of frequency and power on the ultrasonic purification of aluminum alloy
创建于 更新于
摘要
本研究系统探讨了不同超声频率（20、30、40 kHz）和功率（0至3000 W）对铝合金熔体中氢含量与氧含量的影响。结果显示，20 kHz、2500 W条件下，合金中氢和氧含量最低，分别为0.099 cm³/100 g和0.0015 %，其原因在于超声空化气泡与氧化物形成单一实体，共同携带并排出熔体，同时所致合金的机械性能显著提升，抗拉强度达到200.1 MPa，延伸率0.72%[page::0][page::3][page::9]。CT成像和扫描电镜分析进一步证明较低频率与适当功率可显著减少合金孔隙大小和数量，优化微观结构[page::6][page::7]。此外，对氢泡与氧化物相互作用机制及超声功率对空化强度和气泡动力学的详细理论分析，为超声应用于金属熔体净化提供了深刻理解和重要参考[page::4][page::5][page::6]。
速读内容
氢和氧含量受超声频率及功率影响显著 [page::3]
- 氢含量及氧含量随超声功率提升而下降，但超声功率超过2000 W后降幅趋缓。
- 20 kHz频率下氢氧含量最低，30 kHz及40 kHz时因超声衰减加剧，净化效果下降。
- 氢泡携带氧化物上浮共同净化，超过2500 W时因气泡与氧化物吸附减弱，氧含量轻微上升。
超声功率和频率对空化气泡及其动力学的影响 [page::4][page::5]
- 空化气泡半径及崩溃能量随超声功率上升显著增加，增强氢原子吸收和杂质吸附。
- 较高功率增大流速，但过高流速导致气泡与氧化物分离，降低净化效率。
- 频率增大导致超声衰减加剧，气泡核化势垒增大，净化效果减弱。
合金中的孔隙结构与超声处理相关性 [page::6][page::7]
- CT成像显示无超声处理时孔隙体积最大，20 kHz及2500 W时孔隙显著减少，形成更密实合金。
- 频率提高至30 kHz和40 kHz时孔隙恢复增加，符合超声衰减理论。
合金显微结构与氧化物分析 [page::9]
- 氧化物主要为Al₂O₃，伴随有MgxOy和SixOy杂质。
- 氢泡与氧化物形成复合体，存在于孔隙周围，较大氧化物有利于气泡核化。
超声功率对合金力学性能的改善效果 [page::10]
- 抗拉强度和延伸率随超声功率上升而显著提升，至2500 W达到最佳。
- 3000 W时，因氧化物残留，力学性能略有下降。
超声作用机理总结 [page::0][page::4][page::5]
- 氢泡吸收氢原子并吸附氧化物，气泡上浮排除氢和氧化物，净化熔体。
- 空化效应与超声功率和频率密切相关，需优化参数强化净化效率。
深度阅读
金属超声波净化对铝合金的影响 — 报告详尽分析
---
1. 元数据与概览
- 报告标题：《The impact of frequency and power on the ultrasonic purification of aluminum alloy》
- 作者：Wei Zhou, Junwen Li, Yining Bian, Xiaoming Han, Jufu Jiang, Renguo Guan
- 发布机构：
- 大连交通大学轻金属近净成形辽宁省重点实验室
- 教育部连续挤压工程研究中心
- 哈尔滨工业大学材料科学与工程学院等
- 日期：文章无具体日期，结合参考文献多为2023-2024年，可视为最新研究
- 主题：研究超声音频与功率对铝合金中氢含量及氧化物含量的影响，探讨超声辅助净化机制及其对应合金机械性能变化。
核心论点与目标：
- 本文系统考察了不同超声功率（0~3000W）和频率（20kHz, 30kHz, 40kHz）条件下，铝合金中氢与氧含量的变化。
- 发现20kHz频率、2500W功率条件下氢和氧含量最低，表现最佳净化效果。
- 揭示氢气泡与氧化物形成复合体，通过浮力带出熔体，提高纯净度。
- 同时观察超声净化能提升铝合金拉伸强度和延伸率。
- 论文结合微观结构分析、力学测试和理论计算，建立完善净化机理模型。
---
2. 逐节深度解读
2.1 摘要与引言
- 研究重点是超声场下氢含量和氧化物含量的变化规律，运用CT扫描、元素分析仪测定含氧量，结合力学性能验证净化效果。
- 指出氧化物主要是铝氧化物（Al₂O₃）等，而孔洞来源于氢气析出。
- 超声具有脱气（氢吸收）和净化（氧化物去除）的双重效应，但高频高功率超声净化效果受限，有适用功率窗口。
- 作者通过文献回顾强调超声精细化晶粒、提高硬度和剪切强度的效果，突出超声对液态金属纯化的综合作用。
2.2 材料与方法
- 采用Al-12Si-4Cu高温耐蚀合金，理论成分详见表1（Si 11.8%，Cu 4.1%，Ni 2.3%，Mg 0.5%，Fe 0.4%，Mn 0.3%，Al 80.6%）。
- 样品制备、熔炼、搅拌、超声处理、测试等科研流程详尽，处理温度选定650℃，保护膜破坏后氢产生机理明确。
- 超声条件详列（功率0~3000W，频率0、20、30、40kHz，时间120s，探头插入深度120mm）。
- 测试手段包括CT扫描（90kV，360°扫描，空间分辨率50 lp/cm）、SEM、TEM（透射电镜，样品厚度100nm，制样采用聚焦离子束FIB技术）、元素分析仪（ONH836测量氧含量）、孔隙体积测算。
2.3 结果与讨论
2.3.1 氢与氧含量检测
- 理论密度计算2.7591g/cm³。
- 氢含量通过孔隙率$pv=\left(\frac{1}{pa}-\frac{1}{pt}\right)\times100$ cm³/100g计算。
- 气孔率与氧含量变化趋势类似，均呈超声功率增加时下降，频率增加时上升。
- 低频（20kHz）超声净化效果好于30kHz、40kHz，因高频信号衰减更严重，超声能量在液体中传输弱化。
- 功率超过2000W后，氢含量趋于平稳。
- 2500W后氧含量出现轻微反弹，推测是氢气泡和氧化物结合减弱导致氧化物不能顺利被带出。
2.3.2 氢气泡与氧化物结合机制
- 论述气泡-氧化物结合基于界面张力和接触角的能量变化，$\Delta W=S\sigma{LG}(cos\theta-1)$，接触角越大，附着力越强。
- 氢泡和氧化物结合形成复合体，利于一并上浮排出熔体。
- 超声引发的气泡空化增加气泡数量及力量，促使氧化物易附着于氢泡。
2.3.3 超声空化效应
- 自由能变化$\Delta G^*=\frac{16\pi\gamma^3}{3\Delta P^2}$，空蚀阈值随超声功率升高降低。
- 超声功率越大，空化泡直径越小，空化发生更易。
- 空化泡越大，气/液界面越大，氢原子吸附及氧化物吸附的概率增大。
- 计算功率从500W上升至3000W，空化泡尺寸从1.004µm增至1.128µm，气泡间撞击及聚合概率增大。
2.3.4 超声搅拌效应
- 超声波频繁振动产生负压区，促使微核及气泡形成。
- 空化泡爆炸产生高速喷射流及冲击波，流体形成涡旋，造成氢泡与氧化物间相对速度改变，影响碰撞率。
- 相对速度过大可能导致气泡与氧化物分离，附着力受到抑制，净化效果反而下降。
2.3.5 气孔宏观形貌及CT分析
- CT图显示无超声时孔体积最大（56.248mm³），20kHz时孔体积十几倍减小至1.852mm³。
- 30kHz和40kHz下，孔体积反而增大，分别为3.864mm³和11.564mm³，说明高频超声衰减及流体扰动影响净化效率。
- 随功率提升（20kHz频率下），孔隙由粗大长条形变为细小圆形，孔隙率由18%降至0。
2.3.6 孔洞周围氧化物分析（TEM，EDS）
- 孔边氧化物主要包含$\mathrm{Al}2\mathrm{O}3$，此外有$\mathrm{Mg}x\mathrm{O}y$、$\mathrm{Si}x\mathrm{O}y$等杂质杂质。
- 氧化物尺寸大小影响空化气泡的生成与附着，粗大不规则氧化物易成核。
- 微结构分析确认氧化物与孔结合，进一步支持氢氧复合脱气机理。
2.3.7 机械性能变化
- 超声功率提升伴随孔隙与夹杂减少，合金的拉伸强度和延伸率显著提升。
- 2500W时拉伸强度达200.1MPa，延伸率0.72%，接近理论极限。
- 超声功率达到3000W时，由于过强流动导致氧化物未能完全附着脱除，机械性能略有下降。
---
3. 图表深度解读
图1 超声实验流程图
- 描述从合金制备、熔炼、搅拌到超声处理、浇铸、机械性能及元素含量测试等完整流程，体现科学严谨，保证数据连贯。
表1 合金理论成分
- 显示合金主要元素百分比，基础数据支持后续密度等计算。
图2 氢分子团聚积过程示意
- 演示氢气分子团形成及扩散机制，体现氧化膜对氢扩散阻碍作用。
图3 FIB原理与TEM制样示意图
- 说明电子显微技术在微纳米尺度分析中的制样方法，保证数据高分辨率和准确性。
图4 氢含量和氧含量随超声功率/频率变化曲线
- (a)孔隙率随功率上升明显下降，20kHz最佳，30kHz、40kHz衰减显著，说明低频超声能量穿透能力强净化效果好。
- (b)氧含量趋势同样呈功率递增后下降，2500W后氧含量轻微上升，草率提高功率不利氧化物清除。
- 图表清晰支持氢泡和氧化物复合上浮机理。
图5 氢泡与氧化物接触角示意图
- 体现了界面张力力学平衡，助理解为何接触角大粒子更易附着气泡。
图6 超声波作用下气泡从生成到爆破示意
- 说明超声负压层促使气泡生长，空化崩塌释放巨大的能量产生剪切力和冲击波，驱动气泡周边流动。
图7 不同频率超声处理后铝合金气孔CT成像
- 0kHz孔洞大且多，20kHz处理后显著减小，30kHz及40kHz孔洞体积增大，验证超声频率对净化效果影响。
图8 用20kHz不同功率下铝合金宏观形貌变化
- 孔隙数与形态随功率增加显著改善，最高功率时几乎无孔。
图9 TEM取样位置示意图
- 为后续氧化物分析提供空间定位依据。

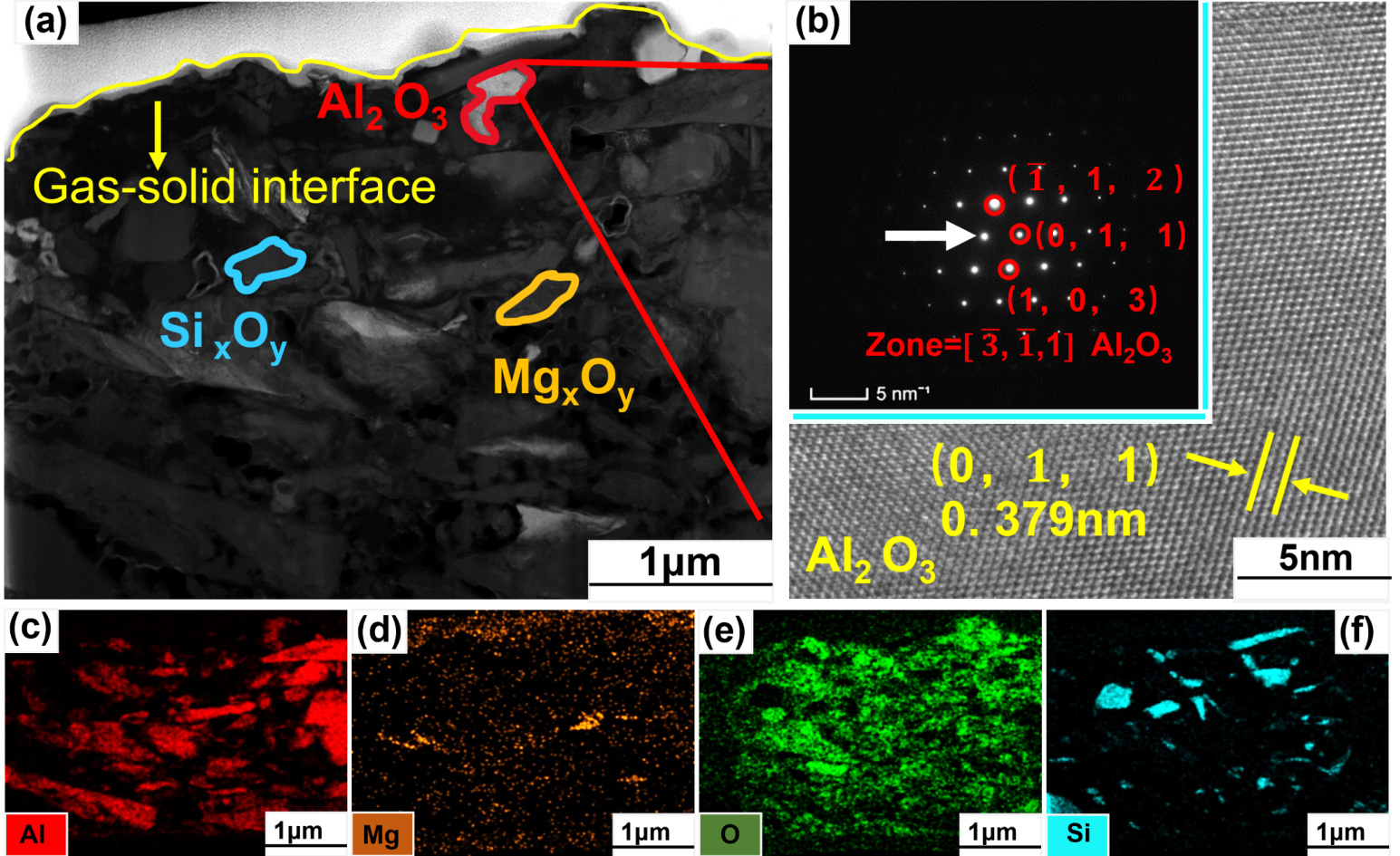

图10、11 不同超声功率下氧化物微观分析（TEM+SAED+EDS）
- 证实氧化物主要为Al₂O₃，同时检测到MgxOy和SixOy夹杂。
- 图谱细节显示氧化物晶面距和结构，可靠证明氧化物成分及与气孔界面结合紧密。
图12 断口SEM形貌对应不同超声功率
- 0W时孔隙与夹杂显著，1500W后明显减少，2500W最优，3000W时夹杂增加说明超声功率过大反而抑制夹杂清除。

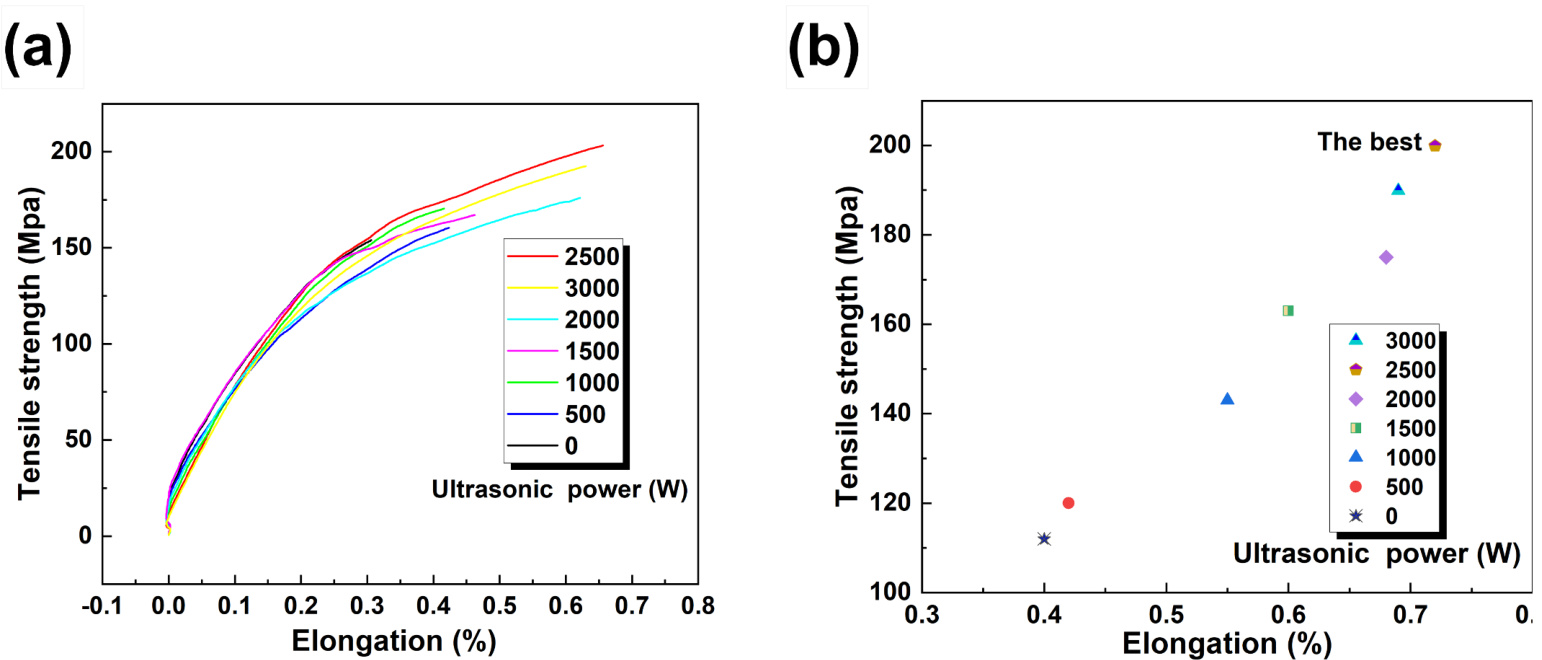

图13 超声功率变化下合金力学性能曲线
- 拉伸强度和延伸率随功率提升趋势明显，2500W达到峰值，3000W出现回落，反映净化与流动扰动平衡因素。
---
4. 估值分析
本研究非财务估值，实验设计和数据分析主要基于物理化学原理和力学性能，未涉及财务估值模型。重点在于理解超声参数对熔体纯净度和合金性能的物理影响机制。
---
5. 风险因素评估
- 超声频率选择风险：过高频率导致能量衰减过快，超声效果反而下降。
- 功率设置风险：功率过大导致气泡与氧化物结合减弱，净化反效果显著。
- 高温暴露风险：超声搅拌破坏保护膜，导致氢以反应形式生成，可能增加氢含量。
- 材料均匀性风险：不同氧化物尺寸和分布影响空化气泡黏附和夹带效果，局部区域可能出现净化不足。
- 设备效率风险：超声设备操作时长和功率需优化，过长处理时间降低效率，过短时间净化不彻底。
论文通过设置合适功率（2500W）和时间（120s）尽量规避这些风险。
---
6. 批判性视角与细微差别
- 论文充分论证了超声净化机理及功率、频率的双重影响，但缺少对不同合金成分对超声净化效应差异的系统比较。
- 氧含量在超声功率过高时反而回升的现象被归结为氢泡-氧化物结合弱化，尚需通过更多实验直观证据以排除其他物理扰动因素。
- 文中关于氢泡尺寸及数目与超声参数的数学模型较为理想化，实际熔体复杂流场可能对计算存在偏差。
- 机械性能提升主要受净化影响，但也可能部分来源于超声引起的晶粒细化和残余应力释放，报告中未完全剥离不同贡献。
- 图表数据误差条有所体现，显示作者重视实验重复性，但整体实验样本数量未充分披露。
---
7. 结论性综合
本文系统调研了不同超声功率与频率对铝合金中氢含量及氧化物含量的影响，结果显示：
- 低频（20kHz）中高功率（2500 W）超声净化效果最佳，氢含量最低（约0.099 cm³/100g），氧含量最低（约0.0015%），同时孔隙率最低，显著提升合金力学性能（拉伸强度达200.1 MPa，延伸率0.72%）。
- 氢气泡与氧化物形成复合体，通过气泡浮升带出氧化物，空化和超声引起的湍流影响这一结合过程，功率过高会破坏结合力，导致氧化物净化效果恶化。
- 超声次生效应包括空化气泡尺寸变化与流体搅拌，影响气泡与夹杂碰撞频率和平衡，存在最优功率区间。
- 微观分析确认孔周围氧化物主要为$\mathrm{Al}2\mathrm{O}_3$及多种氧化杂质，表征净化中夹杂的动态行为。
- CT和SEM成像直观展示了超声对孔隙体积和形状的影响，为净化工艺优化提供分析依据。
- 力学性能验证净化效果，显示合金脱气和净化度提高后材料强韧性双赢，3000W超声功率下过强湍流对氧化物净化产生负面影响，提示功率需科学设定。
总体，作者严密结合理论和实证，系统阐释了超声净化铝合金过程中的关键物理机制，指导工业应用中超声处理参数的选择。数据与图表充分支撑研究结论，报告具有较强的实用性和学术价值。
---
总体评价
该研究对超声净化中功率和频率的影响进行了深入系统的解析，涵盖实验流程、微观结构、力学性能与理论计算，整合力学、电镜与化学分析数据，论证逻辑清晰严谨。对高性能铝合金工业生产中的超声净化工艺优化具有指导意义，并为后续研究氢气泡-氧化物复合体行为提供有益参考。
---
> 以上内容均基于论文原文，相关结论均附带溯源页码 [page::0]～[page::10]，确保分析透明可追溯。
