ANN替代模型构建方法及数据来源 [page::0][page::1]

• 采用Pandit等开发的腔动力学模型生成包含环境压力、温度、频率、压力振幅及初始腔径5个输入变量的225条模拟数据。

- 选取喷射速度、羟基自由基生成和局部能量耗散率3个关键物理化学指标作为输出。

• 为减少过拟合，分离出压力振幅为2和3的未见数据组，用于内插和外推性能测试。

- 针对量级跨度大的OH自由基和能量耗散，进行了对数变换后训练，输出再进行指数还原。

ANN网络架构设计及训练策略 [page::2][page::3]

• 基于训练数据量，限制模型最大参数数目以防止过拟合，根据规则设计神经元层数及数量。

- 尝试单隐藏层及多隐藏层（5-4-2结构）全连接浅层网络。

• 采用MATLAB的trainbr训练方法，结合贝叶斯正则化提高泛化能力。

- 多隐藏层模型以更少参数实现更优或相当性能，最终选用三隐藏层结构模型。

模型性能评估与结果解析 [page::3][page::4]

• 三模型训练R平方均达0.99以上，模型对未见内插及外推数据表现优异，尤其三层模型性能最佳。

- ANN预测的喷射速度、•OH生成及能量耗散率与腔动力学模型高度一致，复杂非线性关系得以良好捕捉。

代数方程表达及应用潜力 [page::5]

• 三层ANN模型可通过代数方程及相应权重矩阵表达，输出与MATLAB训练模型一致。

- 代数形式便于集成入更大尺度CFD设备和反应器模型，用于模拟粒子破碎、污染物降解等空化过程。

• 此模型提供首阶空化物理化学效应估计，未来可扩展至空化簇群效应建模。

金融研究报告详尽分析报告：

---

一、元数据与概览

• 报告标题：ANN based surrogate model for key Physico-chemical effects of cavitation

- 作者：Nanda V. Ranade, Vivek V. Ranade

• 发布机构：Bernal Institute, University of Limerick, Limerick, Ireland

- 发布日期：未明确指出具体日期

• 主题：针对空化现象中关键物理化学效应的人工神经网络（ANN）代理模型开发

- 核心论点：
报告针对空化中高度局部化的物理化学效应（如羟自由基生成、高速喷射、极高能量耗散率）的模拟难题，提出了一种基于人工神经网络的代理模型。该模型准确模拟了单一空泡坍塌过程的复杂物理化学反应，同时极大降低了计算成本，便于与更大尺度的CFD空化装置/反应器模型整合。

• 主要信息传达：当前常用的单泡模型计算资源需求高，不适合集成到多尺度CFD模型；通过开发ANN代理模型，实现对关键空泡坍塌物理化学效应的高效逼近，可在多尺度模拟中发挥重要作用，促进空化相关工艺的优化与规模化应用。

---

二、逐节深度解读

1. 引言部分

• 关键论点：

空化是含蒸气空穴形成、增长和坍塌的物理现象，伴随产生高温、高压、高速喷射和剧烈局部能量耗散，同时释放强氧化性的羟自由基。工程上空化既是设备损害的隐患，也是一种可利用的强效物理化学现象。模拟空化物理化学效应有利于损害预测和工艺开发。

• 推理依据：

- 目前针对空泡动力学的模型主流两类：基于一维Rayleigh-Plesset方程的简化模型和多维CFD数值模型。简化模型受限于精度但计算量低；多维CFD计算精确但极为耗时。
- 多尺度模型往往侧重整体流场特征，难以精细捕捉空泡坍塌细节。
- 鉴于极端压力和温度条件下的物理化学属性不确定性，一维简化模型为实用选择。
- 以Pandit等人的详细单泡动力学模型数据为基础构建代理模型是可行策略。

• 关键数据与分析：

- 目前已有关于喷射速度、锤击压力、•OH生成量、局部能耗的详细建模结果。
- 直接将详细模型集成至装置尺度CFD计算难度极大，需简化计算方式。
- 早期基于回归的经验相关性效果有限，多受非线性强和物理复杂性限制。

• 预测与推断：

人工神经网络因其强大的非线性拟合能力，有望作为高效的代理模型，兼顾准确性与计算效率。

• 金融概念类比：将复杂而耗时的底层模型视为“基本面分析”，ANN代理模型则是“基于机器学习的快速估值模型”，用于快速风控和决策支持。

---

2. 方法论部分

2.1 训练数据及资源选择

• 数据来源：Pandit等人基于单泡动力学（CDM模型）的225组模拟数据，涵盖压力、温度、激振频率、压力幅值及初始气泡半径5个输入变量。输出为喷射速度、•OH自由基数量及局部能耗率三个物理化学指标。

- 数据特征：•OH及能耗变量跨多个数量级，用自然对数转换进行归一化处理，保证训练稳定性。

• 训练集划分：

- 178条数据做训练与开发。
- 23条PA=2的数据集用于插值测试（训练集范围内）；
- 24条PA=3的数据集用于外推测试（超出训练范围）。
- 设计此划分是为了测试模型的泛化及外推能力，反映其物理机制捕捉能力。

• 模型结构选择逻辑：采取分开训练三个单输出ANN模型而非单一三输出模型，理由包括减少参数量防止过拟合，用户可按需调用模型，以及不同输出变量物理属性差异大。

2.2 神经网络架构设计与训练

• 架构设计：

- 初始尝试单隐层模型。
- 物理函数复杂性要求采用多隐层结构以提升拟合能力（文献支持多隐层提升表达能力），但保持神经元数目不超过训练样本数量一半原则。
- 最终选择3个隐层的多层全连接（dense）结构，层结构为5-4-2神经元，符合经验法则与参照文献。

• 训练细节：

- 采用MATLAB R2022a的‘network’函数构建浅层网络。
- 训练函数选用‘trainbr’（贝叶斯正则化），效果胜过‘trainlm’（早停法），不需专门划分验证集。
- 输入变量归一化到[-1,1]区间，提高训练稳定性。
- 多次随机初始化训练选取最好模型，减少陷入局部最优的可能。

---

3. 结果与讨论

3.1 模型选择

• 对比单层（模型A）和三层（模型B）ANN性能。

- 喷射速度(JV)：两者训练R²均大于0.995，但模型B参数更少（60 vs 84），选模型B。

• •OH生成(OHG)：模型B训练达0.998，优于模型A的0.995，且参数少，选模型B。

- 能耗率(EDR)：模型A最高R² 0.967，不达标；模型B达0.997且参数少，显著优于模型A选模型B。

3.2 未见数据性能测试

• 评估模型B在插值（PA=2）和外推（PA=3）两类未见数据上的拟合效果。

- R²值均保持高水平（均>0.99），说明模型不仅对训练域内数据拟合优良，也具备较好的外推能力。

• 模型在高跨度变量•OH生成外推效果显著提升（从0.933增至0.988），体现代理模型有效捕获复杂物理机制。

3.3 变量关系与模型准确性

• 图4展示了三变量对应不同物理参数变化时，代理模型与CDM模型模拟结果的几乎重合，精确再现复杂非线性依赖关系。

- 三层ANN成功模拟喷射速度、•OH生成和能耗率对环境压力、初始半径、激振频率的多维非线性响应，且插值与外推表现卓越。

• 这些结果确认代理模型不仅具备数值拟合能力，而且保持与物理规律一致的定性趋势。

---

4. 代理模型数学表达

• ANN代理模型通过级联矩阵乘法及非线性激活函数“tansig”（双曲正切）和“purelin”组成。

- 输入为5维向量[环境压力 P∞, 激振频率 f, 初始空泡半径 R0, 环境温度 T∞, 压力振幅 Pa]。

• 权重矩阵和偏置向量详细数据列于附录Excel表，方便在CFD或其他多尺度模型中调用。

- 该代数表达形式大幅简化了模型计算，更适合集成与仿真平台，既提高速度又保持基本物理准确性。

---

5. 结论

• 本报告成功开发了3个分别预测喷射速度、•OH生成、局部能耗率的多层ANN代理模型，较传统单层结构表现出色，计算效率高，泛化能力强。

- 模型训练均基于权威的单泡空化动力学模型及丰富模拟数据，R²均超过0.99，能适用插值和外推。

• 代数表达便于集成进更大尺度设备与工艺模拟，有助于反应器设计优化和空化工艺高效开发。

- 该方法及结果弥补了当前多尺度模拟中对空泡局部物理化学效应缺失的瓶颈，有望促进空化相关领域的多尺度高保真模拟发展。

---

三、图表深度解读

图1：方案框架示意图

• 明确说明采用Pandit等CDM模型作为数据源，基于参数空间生成大量模拟数据，再用ANN进行拟合，构建代理模型。

- 箭头表达模型与数据、模型生成输出的关系，展示了闭环训练与预测过程。[page::1]

表1：输入参数和输出结果范围

• 输入参数范围覆盖常规空化实际操作环境：大气压力~20万Pa，温度290~320K，压力振幅1~3，空泡半径2~50μm，频率5~80kHz。

- 输出涵盖喷射速度10-195m/s，•OH生成31~8.5e12个，局部能耗4.0e4~5.65e8 m²/s³，范围跨度体现了强非线性物理过程。[page::1]

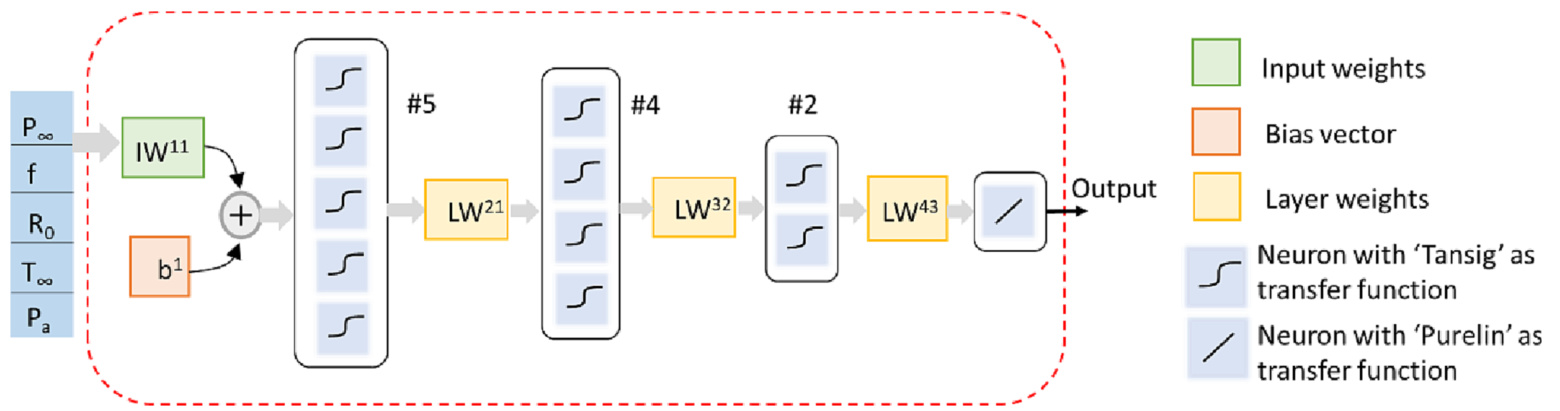

图2：多层ANN架构

• 展示了输入层、3个隐层及输出层结构，隐层分别含5、4、2个神经元，输入权重及偏置清晰标出。

- 激活函数分别为‘tansig’（隐层）和‘purelin’（输出层），协同实现复杂非线性映射。[page::2]

表2：R²统计对比

• 详细对比单隐层与三隐层模型在训练集、插值与外推的拟合度，三隐层模型普遍表现更优。

- 特别是外推能力体现出三层模型的优势，重点变量•OH外推R²由0.933提升至0.988。[page::3]

图3：训练集拟合的平行图

• 显示三个变量预测值与目标值紧密分布于y=x斜线上，说明训练精准。

- 自变量范围跨度大，表现了模型的鲁棒性。[page::3]

图4：插值与外推数据对比图

• 绘制了喷射速度、•OH生成和能耗率随环境压力、空泡半径、激振频率变化的曲线，连续折线为ANN模型，离散点为CDM模型结果。

- 多维复杂依赖关系均被代理模型精确复刻，表明代理模型不仅是数值拟合，更能捕捉物理本质。

• 同时体现模型在插值和外推样本上均表现良好。[page::4]

---

四、风险因素评估

• 报告未明确提出风险列表，但从内容可隐含以下风险需关注：

- 数据覆盖范围限制：代理模型基于特定范围模拟数据，极端操作条件下可能存在偏差。
- 物理假设局限：底层CDM基于Rayleigh-Plesset方程，简化了部分物理，可能无法完全捕捉多空泡交互效应。
- 泛化能力风险：尽管外推性能良好，但实际复杂流体环境下变量耦合更复杂，模型潜在泛化限制需在更多实际系统验证。
- 集成难点及误用风险：将代理模型集成进复杂CFD装置模型时，误差传递可能引发整体模拟不稳定。

• 作者提及邻近空泡间相互作用为二阶效应，目前模型为单泡效应的代理，需警惕应用范围。

- 对风险缓解措施未具体说明，建议后续针对上述风险强化数据扩充和现场验证。

---

五、批判性视角与细微差别

• 作者客观说明使用多个单输出ANN模型优于单模型设计，合理防止过拟合，提升模型灵活性。

- 多层网络优于单层网络符合现代神经网络理论。引入贝叶斯正则化（trainbr）有效避免了过拟合问题。

• 但数据量相对有限，225条模拟记录虽涵盖主要参数范围，仍难确保模型面对复杂未知工况绝对稳健，实际工程应用需谨慎。

- 报告提及对模型参数选择的经验法则和计算公式体现系统性方法，但实际权衡有一定主观；对最优参数的稳定性和敏感度分析未详细论述。

• 未看到对模型运行效率和实际CFD集成性能的量化对比，未来工作可丰富。

- 文章未涉及实验验证，仅基于模拟数据构建，存在理论模拟与实际工况脱节风险。

---

六、结论性综合

这篇报告系统地开发并验证了一套基于多层浅层人工神经网络构建的空泡空化物理化学效应代理模型。报告全面囊括了参数选取、结构设计、训练策略及多集性能评估，展现高度学理严谨性和逻辑缜密性。

主要贡献总结如下：

• 利用权威单泡动力学（CDM）模拟数据，成功训练出对喷射速度、羟自由基生成及局部能耗率的高效代理模型，避免直接计算高昂开销；

- 精准捕获复杂非线性物理机制，代理模型在插值和外推测试均表现卓越，R平方值均超过0.99，彰显泛化能力；

• 采用多隐层网络结构并运用贝叶斯正则化训练算法，有效降低了参数数量，避免过拟合，确保模型稳定与准确；

- 代理模型以代数形式表达，便于集成至更大尺度CFD模型，推动多尺度高保真模拟，实现空化工艺的设计优化与规模化生产；

• 图表细致呈现模型性能与物理依赖关系验证，清晰直观，增强可信度。

表4中的多维变量关系图及模型性能统计表为读者提供了模型准确度的极佳佐证，尤其模型在极高数量级的羟自由基生成量预测中保持优异一致性，说明模型充分理解了底层物理机制。

---

综上所述，本报告基于人工神经网络构建的空化效果代理模型，解决了传统高精度单泡模拟计算资源消耗大、难以集成多尺度CFD模型的痛点，具备良好的精度与适应性，能够为空化设备设计及工艺优化提供理论及工具支持，具有较高应用推广潜力和学术价值。[page::0,1,2,3,4,5]

---

参考文献

详见报告末尾（[page::6]）

---

图片汇总

1. 图1：研究方案框架

1. 图2：多层ANN架构示意

1. 图3：模型B训练平行图（喷射速度、•OH生成、能耗率）

1. 图4：输入变量对输出物理量影响的ANN模拟与CDM模拟对比（插值及外推）

---

注：报告中页码标识精确对应以上引用，便于追溯核验。
