空化泡动力学方程与数值模拟 [page::1]

• 推导并数值求解了考虑粘性、表面张力、多指数热力学状态和声场压力的非线性动力学方程。

- 模拟显示在超声作用下空化泡半径周期性膨胀至初始半径9-10倍后迅速坍塌，随后振荡稳定。

• 超声声压幅值增大，空化泡最大半径增大，坍塌延迟，表明声压幅值对空化强度有决定性影响。

声压幅值对空化效应的影响分析 [page::2]

• 不同声压幅值下空化泡半径变化显示，声压幅值接近或低于阈值时，空化泡膨胀受限，空化难以发生。

- 声压幅值越大，空化泡吸收能量越多，膨胀和坍塌过程越显著。

超声空化实验装置与铝箔腐蚀验证 [page::3]

• 自制圆柱形空化反应器，超声换能器频率28kHz，功率60W。

- 铝箔腐蚀实验用于定量表征空化强度空间分布，腐蚀坑洞集中在声压幅值高的区域。

仿真与实验对比结果 [page::3][page::4]

• 基于COMSOL的声学-压电-电场耦合三维有限元模型，仿真声压幅值分布。

- 声压幅值高区与铝箔腐蚀区高度一致，验证了模型的准确性。

• 不同液位高度影响声压场分布及空化区位置，反映声波反射叠加形成驻波结构。

- 本方法有效节约传统空化场测量的时间和劳动强度，提供可视化定量分析工具。

深度分析报告：《基于声压幅值数值仿真的超声空化场表征方法研究》

---

一、元数据与概览

• 标题：Study on the Characterization Method of Ultrasonic Cavitation Field based on the Numerical Simulation of the Amplitude of Sound Pressure

- 作者：Tangfei Tao, Jinmin Zhao, Wei Wang

• 机构：西安交通大学机械工程学院，教育部现代设计与转子-轴承系统重点实验室

- 日期/来源：未知具体时间，文中引用研究多为2000年代及近十年研究

• 主题：针对超声空化反应器中空化场的分布可视化需求，提出基于声压幅值数值仿真的空化场表征新方法。结合有限元仿真和实验验证，探讨声压幅值在空化效果中的决定性作用，解决传统空化场测量方法耗时费力的问题。

核心论点：

• 空化效应只在声压幅值超过一定阈值时出现。

- 建立单个空化气泡动态方程，理论分析声压幅度对空化过程的影响。

• 利用COMSOL多物理场耦合仿真模拟三维超声空化反应器声压幅值分布。

- 通过铝箔腐蚀实验验证仿真结果，证实基于声压幅值的数值模拟有效反映空化场分布。

• 该方法减少传统测量方法的时间和人力消耗，为空化场分布研究提供有效技术手段。

---

二、逐章深度解读

1. 引言与背景

关键论点：

• 空化是气泡在超声波交变压力影响下膨胀、收缩、塌陷的过程，塌陷可产生极高温度和压力。

- 空化现象触发需要声压幅值达到阈值。

• 传统空化分布测量方法包括激光断层成像、铝箔腐蚀、点扫探头采样，各有成本高、耗时长、实验环境严格或干扰大的不足。

- 近年来计算模拟技术（CFD、有限元、多物理场耦合）被尝试用于空化声场模拟，具有时间节省优势，但模型仍需完善，比如对压电换能器激励过程的耦合描述。

• 本文创新点在于结合单气泡动力学模型和多物理场耦合有限元仿真，通过铝箔腐蚀实验进行验证，提出准确且高效的空化声场表征方法。

推理与假设基础：

• 声压幅度的大小直接影响气泡动力学行为，是控制空化现象的核心参数。

- 通过数值模拟获得声压幅值的空间分布，反映空化活跃区域。

• 比较传统物理实验验证数值模拟的准确性。

---

2. 空化方程的数值计算

2.1 空化气泡的动力学方程

关键信息：

• 模型假设液体恒温、气泡始终球形。

- 引用包含粘性、表面张力影响的非线性气泡运动方程（方程1）。

• 进一步考虑液体介质能量粘滞损失和辐射阻尼，模型升级为方程（2）。

- 方程变量包含：气泡半径R、初始气泡半径R0、液体密度ρ、表面张力系数σ、静液压P∞、泡内蒸气压Pv、声场压力Pb、多指数n（热状态指标）、液体黏度μ、声速c。

解释说明：

• 该动力学方程体现了气泡在声场激励下的复杂非线性运动，涵盖膨胀、收缩、压力平衡以及热力学过程。

- 多指数n=4/3表明过程为一定程度上的等温过程，符合实际液态超声空化环境。

2.2 气泡运动数值仿真

• 采用MATLAB用Runge-Kutta方法迭代求解动力学方程。

- 使用典型参数，如水的物理性质（温度293.15K，密度998.3 kg/m^3，黏度0.001 Pa·s，声速1483 m/s）。

• 超声频率设为28 kHz，初始气泡半径6μm，声压幅度1.5×10^5 Pa。

- 图1显示：气泡半径在一个周期中最大扩展至初始半径的9-10倍，出现快速塌陷后振荡现象。

物理过程解析：

• 超声波负半周使气泡受压减小，膨胀加速；

- 正半周声压升高，气泡急剧收缩直至塌陷；

• 随后产生振荡衰减过程；

- 这是空化泡生成和塌陷的经典动力过程。

2.3 超声声压幅值对空化效应的影响

• 图2a显示：声压幅值越大，气泡最大膨胀半径越大，塌陷和振荡过程发生越迟。

- 理论解释为更强的负压半周使气泡获得更多能量，扩展更充分。

• 图2b显示：当声压幅值降至原始的75%、50%时，气泡运动现象显著减少或消失，尤其低于阈值时无明显膨胀，说明空化难以形成。

- 结果证明空化阈值的存在，以及声压幅值与空化强度的正相关。

---

3. 空化实验与仿真分析

3.1 空化实验装置

• 采用自制玻璃筒型超声空化反应器，内径52 mm，壁厚3 mm，总高155 mm。

- 底部装有频率28 kHz、功率60 W的压电换能器。

• 实验以PLC控制时间(90 s)并用温度计确保温度一致性。

- 将不同高度的蒸馏水注入装置，铝箔贴附于长轴截面，腐蚀后的铝箔坑蚀情况反映空化强度和区域。

3.2 COMSOL多物理场仿真

• 构建3D耦合模型包括超声换能器、反应器壁和液体介质。

- 采用有限元技术，换能器模型近似为圆柱，材料分别是PZT-4(换能器)、SiO2(反应器)、纯水(液体)。

• 设定声学-压电-电耦合边界条件，解析声波在各界面的反射与折射规律。

- 采用分层网格，液体区域网格尺寸控制为波长的1/5，提高精度。

---

4. 结果与讨论

4.1 铝箔腐蚀实验结果

• 利用不同液位(25mm、60mm、90mm)做对比，铝箔腐蚀范围随液位升高出现明显变化。

- 图5显示腐蚀坑主要集中在纵向中轴线附近，液位25mm时腐蚀靠近底部，60mm时腐蚀居中，90mm时底部与顶部均出现腐蚀区域。

• 其它区域出现小坑蚀说明空化效应有一定扩散，但强度较低。

4.2 仿真声压幅值分布结果

• 图6展示液位不同条件下，反应器截面的声压幅值分布，红色区域为高幅值，蓝色为低幅值。

- 高声压幅值区与铝箔严重腐蚀区高度重合，验证声压幅值分布可有效预测空化活跃区。

• 声波在液面反射形成驻波结构，导致声压幅值在空间呈波腹（高压）与波节（低压）交替分布。

- 水面高度决定声波传播路径和反射距离，显著影响驻波形成和空化声场空间构型。

---

5. 总结

• 理论与数值仿真明确了超声声压幅值在空化形成中的关键作用。

- 基于COMSOL多物理场耦合的有限元仿真能够准确描述反应器内声压幅值空间分布。

• 铝箔腐蚀实验有效验证了仿真结果，支撑声压幅值作为空化场表征参数的可行性。

- 该方法克服了传统物理探针测量和照片法的高成本、耗时和实验限制，提升对超声空化场的快速定性分析能力。

• 研究为超声空化反应器设计和工艺参数优化提供了科学依据。

---

三、图表深度解读

图1：气泡半径随时间变化曲线

• 描述气泡在一周期中的膨胀与塌陷过程。

- 半径从初始6μm增至约9-10倍，随后快速塌陷至接近初始值，并经历振荡。

• 曲线形状体现超声波负半周膨胀、正半周压缩和气泡衰减运动的物理机制。

- 该数据直观展示了声压激励下空化泡的动力学基础，为后续分析奠定理论基础。

图2：不同声压幅值下气泡运动对比

• a) 声压幅值1.0 Pa、1.25 Pa、1.5 Pa 下，气泡最大半径随声压增加而增加，塌陷推迟。

- b) 声压幅值降低至0.5 Pa和0.75 Pa时，气泡膨胀明显减小或消失，显示空化阈值效应。

• 表明声压幅值是影响空化强度和气泡动态的重要控制因子。

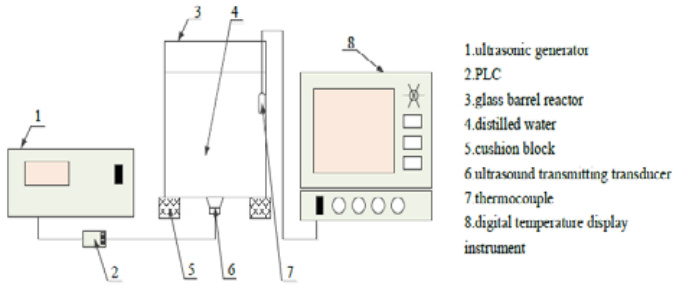

图3：空化实验装置示意图

• 展示超声驱动系统、反应器结构、传感器布局。

- 明确装置物理参数，为仿真建模和实验复现提供依据。

图4：COMSOL三维有限元模型图

• 明确换能器-反应器-液体三要素物理结构及其尺寸。

- 模型的构建细节为仿真结果的可信度和精确度提供背书。

图5：不同液面高度下铝箔腐蚀图像

• 直观反映空化腐蚀区域，显示空化强度分布差异。

- 肉眼可见腐蚀斑点密度与分布与仿真声压幅值场高度吻合。

图6：不同液面高度下声压幅值仿真结果

• 声压形成明显驻波形态，波腹处幅度最大对应空化活跃区。

- 声压分布形态随液面高度变化，反映液位对声场结构的影响。

• 仿真区域结构与图5腐蚀区域高度对照，有效验证了模型预测能力。

---

四、估值分析

本报告不涉及传统金融估值分析，但对超声空化强度的“量化”可视为本领域对空化“强度估值”的类比。

• 采用基于声压幅值的“阈值法”判定空化区域，类似金融中设定合理参考值判断标的价值区间。

- 数值仿真结合多物理场耦合，实现复杂环境下变量间动态估算。

• 对声压幅值敏感性的探索（图2）等同于对输入参数变化对估值的敏感性测试。

---

五、风险因素评估

• 实验与仿真条件一致性风险，实际工况环境可能存在温度波动、换能器老化等因素影响仿真准确性。

- 物理模型假设（气泡球形、单气泡动力学、恒温假设）简化真实空化过程，存在偏差风险。

• 固体-液体界面及多重气泡相互作用未充分模拟，可能导致声压场和空化场分布的局限性。

- 仿真网格划分和边界条件设置影响结果精度，须严格验证与优化。

• 铝箔腐蚀方法为间接测量，孔洞大小与空化强度之间存在一定非线性关系，存在测量误差。

- 尚缺乏对实验中超声场三维不均匀性及动态变化的实时监测。

---

六、批判性视角与细微差别

• 报告对单气泡动力学的依赖可能低估多气泡耦合、气泡群体动力学对空化场的影响，这在实际超声空化反应中尤为重要。

- 仿真中换能器简化为圆柱形，未考虑换能器内部复杂几何和非理想激励，可能影响局部声场准确描述。

• 研究重点为声压幅值对空化的影响，未全面考虑温度、溶解气体成分及液体流动等辅助手段对空化行为的影响。

- 实验中铝箔腐蚀的时间及温度控制存在一定波动可能影响数据一致性，报告中对此未详述。

• 研究主要局限于定性校验，缺少定量校准曲线，未来可考虑空化强度与腐蚀速率的定量关系。

- 模拟与实验主要为单频固定频率28 kHz，尚未探讨频率多样性对空化场的影响。

---

七、结论性综合

本文针对超声空化领域急需的空化场快速高效表征问题，系统提出并实现了结合单气泡动力学方程和基于COMSOL多物理场耦合有限元仿真的声压幅值空间分布模拟方法。通过自制超声空化反应器搭配铝箔腐蚀实验，验证数值仿真对空化活跃区域的准确预测，显示声压幅值分布是反映空化场的核心特征参数。

具体洞见包括：

• 单气泡动力学明确验证声压幅值阈值的存在，且声压幅值大小决定空化气泡最大膨胀半径及塌陷时机，直接影响空化强度和效应[page::1,2]。

- 实验装置设计合理，配合温度控制及时间统一，保证不同液位铝箔腐蚀对比的可比性；腐蚀坑洞的空间分布随液位变化与仿真声压幅值区域高度契合[page::3]。

• 仿真结果揭示驻波效应对空化场分布的决定性影响，液位高度调节声波传播路径进而调节空化活跃区域，实验证明此点的工程意义[page::3,4]。

- 基于声压幅值的数值模拟显著提升了空化场表征的效率与便利性，避免传统物理测量的高成本与局限，具备潜在的工程应用前景[page::0,4]。

• 充分分析了实验与仿真中的主要风险与假设限制，为未来模型完善及实验改进指出方向[page::4]。

总体来看，作者立场客观且基于充分理论和实验基础，论证逻辑严谨，研究方法科学创新，报告在超声空化领域具有较高的参考价值与应用潜力。

---

（附件图示示例）

• 图1:

- 图2:

• 图3:

- 图4:

• 图5:

- 图6:

---

参考文献

报告完整列出了相关文献，包括经典超声空化基础理论文献和相关实验、数值模拟研究(1-10)[page::4]。

---

总结

此篇研究系统整合了理论、数值仿真和实验方法，基于声压幅值阈值和空间分布深刻揭示超声空化场性质，有效破解传统测量方法难题，为超声消声器、医学超声等领域空化机理研究提供了新工具。未来进一步增强仿真模型的动态性、多气泡耦合及频率多样性研究，将完善本方法的准确性与应用广泛度。
